 详细介绍

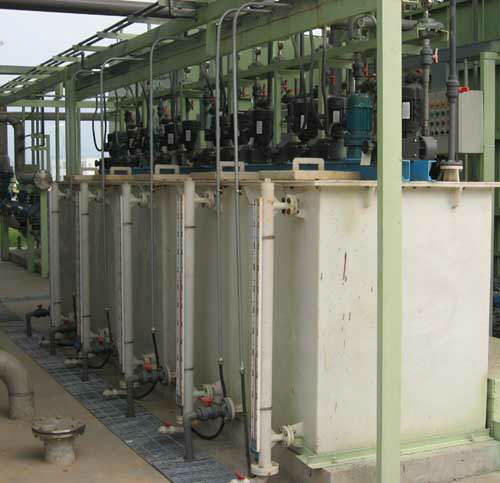

一、加药装置
在水处理、化工、印染等行业，需向水中或其它液体中按比例的投加另一种液体，其生产过程是连续的，这种投加工作也必须同样是连续的，如水处理中投加混凝剂、助凝剂、消毒剂、冷却塔投加阻垢剂、化工、印染中定时定量投加一定量的化学药剂、酸碱等，这些都需要一种既能配制溶液，又能定量定时投加药剂的设备，而这正是我们的TV系列加药装置所需具备的基本性能。
1.2 主要规格参数
|
型 号 |
外形(L×W×H)
(mm) |
药剂投加量 |
投加方法 |
投加功率 |
搅拌机功率 |
溶药液槽容积 |
贮药槽容积 | |
TV-0.5/0.6-1 |
1460×1260×1800 |
0-200
(L/h) |
计量泵
微型机座系列 |
0.37
(KW) |
0.37
(KW) |
500
(L) |
600
(L) | |
TV-0.5/0.6-2 |
1460×1260×1800 |
5-500
(L/h) |
喷射器
附转子流量计 |
- |
0.37
(KW) |
500
(L) |
600
(L) | |
TV-0.5/0.6-3 |
1460×1260×1800 |
5-500
(L/h) |
重力投配
附转子流量计 |
- |
0.37
(KW) |
500
(L) |
600
(L) | |
TV-0.5/0.6-4 |
1460×1260×1800 |
5-500
(L/h) |
喷 射 器 |
- |
0.37
(KW) |
500
(L) |
600
(L) |
|

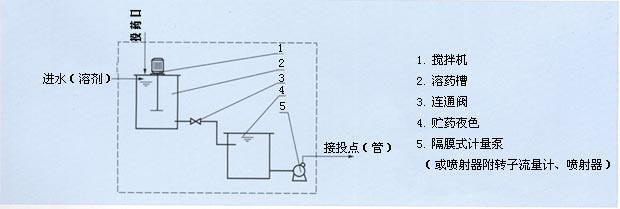

1.3 工艺流程图

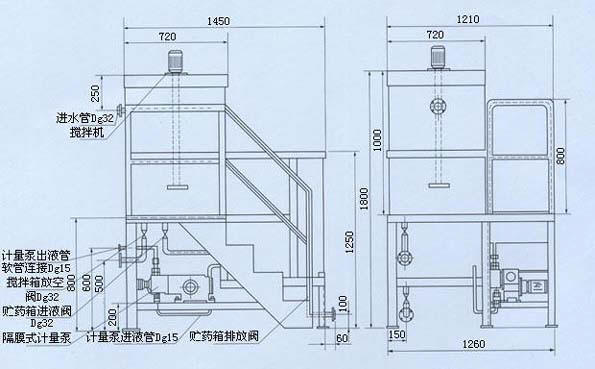

1.4 结构图

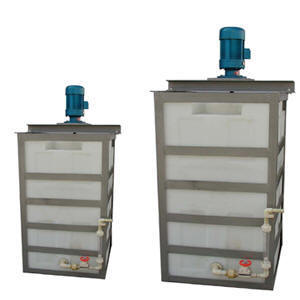

二、溶药搅拌罐
本设备适用于纺织、印染和化工等行业工业处理以及中小型冷却塔和循环水的溶药搅拌。
|
 |
2.1 型号示例
设备由筒体、搅拌轴及桨叶组成。液下部分可根据具体搅拌介质而确定材质，一般采用复合玻璃钢或不锈钢制作。 |
三、混合搅拌机
|
 |
3.1 型号示例
设备可根据水量及搅拌池尺寸设计双层桨或多层桨，并可根据搅拌介质采用相应防腐或采用不锈钢材质。 |
3.2 主要技术规格参数
|
主要参数 型号 |
HJ-1000 |
HJ-1200 |
HJ-1400 |
HJ-1600 |
HJ-2000 |
HJ-2400 | |
电机功率(KW) |
2.2 |
3.0 |
4.0 |
7.5 |
15 |
22 | |
主轴转速(r/min) |
51 |
42 |
34 |
42 |
51 |
51 | |
桨径D(mm) |
1000 |
1200 |
1400 |
1600 |
2000 |
2400 | |
桨 形 |
四叶45°斜桨 | |
槽内径D1(mm) |
1050 |
1250 |
1450 |
1650 |
2050 |
2450 | |
槽外径D2(mm) |
1500 |
1700 |
1900 |
2100 |
2500 |
2900 | |
槽宽(mm) |
500 |
580 |
660 |
700 |
740 |
760 | |
埋件尺寸(mm) |
200×480
×10 |
200×560
×10 |
200×640
×10 |
200×680
×12 |
200×720
×12 |
200×740
×12 | |
池深(L) |
根据工艺要求定 |
|

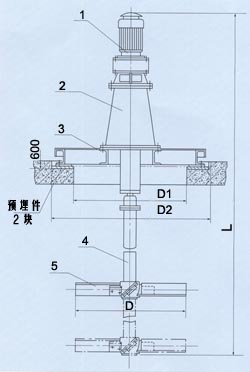

3.3 结构图
四、反应搅拌机
|
 |
4.1 型号示例
LFJ型反应搅拌机，主要用于给水排水工程混合工序之后经过加药混合的原水通过作缓慢反应搅拌，使混凝水中的悬浮物和胶体形成大颗粒絮凝体以利于沉淀池的重力分离。 |
4.2 主要技术参数
|
参 数 |
池子尺寸(m) |
深度 (m) |
搅拌器尺寸(mm) |
搅拌功率(Kw) |
搅拌器转速(r/min) | |
型号规格 |
长×宽 |
H |
D |
h0 |
h1 |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅰ |
Ⅱ |
Ⅲ | |
LFJ-1700 |
2.2×2.2 |
3.4 |
1700 |
2600 |
400 |
0.8 |
0.4 |
0.4 |
8.0 |
5.2 |
3.9 | |
LFJ-2870 |
3.3×3.3 |
4.0 |
2870 |
3500 |
350 |
0.8 |
0.4 |
0.4 |
5.2 |
3.9 |
3.2 | |
LFJ-3000 |
3.5×3.5 |
3.6 |
3000 |
1200 |
550 |
0.4 |
0.25 |
0.18 |
3.9 |
2.5 |
1.8 | |
LFJ-3580 |
4.3×4.3 |
3.4 |
3580 |
1200 |
550 |
0.8 |
0.4 |
0.4 |
3.9 |
2.5 |
1.5 |
|

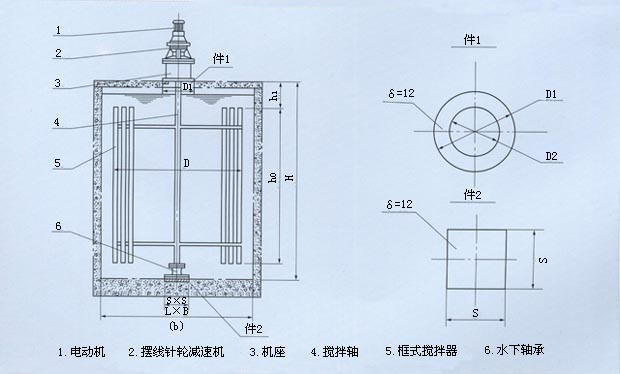

4.3 结构图
五、管式静态混合器
GJH型管式静态混合器适用于给水处理中原水与混凝剂，助凝剂和消毒剂的混合，污水处理中消毒剂或药剂与污水的混合。工作压力在0.25MPa以内。
|
5.1 型号示例 |
混合器主要由壳体和芯体组成。壳体由无缝钢管或钢板及连接法兰组成，芯体由三个混合件交错90°联接而成，每个混合元件有四片弯折26°34′的交叉芯板组成。
GJH型静态混合器依靠液体自身具有的动能，通过混合元件对液体切割分流、交叉混合和旋涡反向旋转作用，使流经液体得到快速充分的混合。水头损失为0.3～0.8米，液体流速为0.6～1.0m/s。 |
5.2 主要技术参数
|
规 格 |
D1 |
D2 |
D3 |
L |
e |
G |
a |
b |
n |
d | |
GJH-100 |
215 |
180 |
108 |
800 |
100 |
1 |
60 |
18 |
4 |
18 | |
GJH-150 |
280 |
240 |
159 |
1100 |
100 |
1 |
60 |
20 |
8 |
18 | |
GJH-200 |
335 |
295 |
219 |
1600 |
150 |
1.5 |
70 |
22 |
8 |
22 | |
GJH-300 |
440 |
400 |
325 |
2200 |
150 |
1.5 |
70 |
24 |
12 |
22 | |
GJH-400 |
565 |
515 |
426 |
2700 |
200 |
1.5 |
70 |
28 |
16 |
22 | |
GJH-500 |
670 |
620 |
530 |
3200 |
200 |
2 |
80 |
30 |
20 |
22 | |
GJH-600 |
780 |
725 |
630 |
3600 |
200 |
2 |
80 |
32 |
20 |
27 | |
GJH-700 |
895 |
840 |
720 |
4200 |
200 |
2 |
80 |
34 |
24 |
27 | |
GJH-800 |
1010 |
950 |
820 |
4700 |
200 |
2 |
90 |
34 |
24 |
30 | |
GJH-900 |
1110 |
1050 |
920 |
5100 |
200 |
2 |
90 |
36 |
28 |
30 | |
GJH-1000 |
1220 |
1160 |
1020 |
5500 |
200 |
2 |
90 |
38 |
32 |
30 | |
GJH-1200 |
1440 |
1380 |
1220 |
6400 |
200 |
2 |
100 |
40 |
36 |
30 |
|

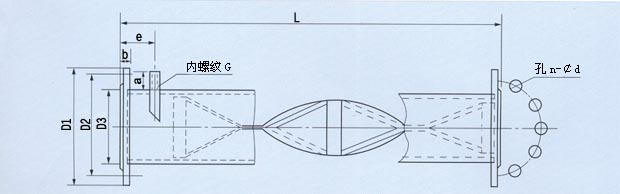

5.3 结构图
5.4 其它
当选用的混合器管径与两端管径不同等时，可先在管道上加设锥管，经变径后再用法兰盘与混合器联接。
混合器安装方向不限，可以水平安装，垂直安装或任意角斜装，但必须保证混合器内充满液体。
加药口采用螺纹联接，若加药口药剂腐蚀严重，须在加药口内套入耐蚀管。
设备材质一般为A3钢体并作防腐处理。但可根据用户要求，对材质及防腐作特殊制作。
六、水质稳定加药装置
JA型水质稳定加药装置专供循环水系统中投加液态水质稳定剂之用。还可用于投加液体消毒剂、混凝剂和类似上述性能的水处理药剂。具有结构紧凑、配套齐全、操作简单、维护方便等特点。
|
代 号 |
投药方式 |
|
1 |
小机座系列计量泵 |
|
2 |
喷射器附转子流量计 |
|
3 |
喷射器 |
|
6.1 构成
JA型加药设备配有一个玻璃钢材质的药剂溶解槽，并配有一套电动搅拌机，两个药剂溶液槽，一套投药装置及配管、钢制平台梯子等部件组成一个整体。 |
6.2 规格参数
|
型号 |
投药方式 |
长×宽×高(m) |
搅拌机
功率KW |
计量泵
功率KW |
溶解槽
给水管A |
喷射器
给水管B |
|
JA-0.3/0.72-1 |
小机座系列计量泵 |
3.1×2.2×2.6 |
0.75 |
0.6 |
Dg25 |
|
|
JA-0.6/1.44-1 |
小机座系列计量泵 |
3.1×3.6×2.6 |
0.75×2 |
0.6×2 |
Dg25×2 |
|
|
JA-0.3/0.72-2 |
喷射器附转子流量计 |
3.1×2.2×2.6 |
0.75 |
|
Dg25 |
Dg25 |
|
JA-0.6/1.44-2 |
喷射器附转子流量计 |
3.1×3.6×2.6 |
0.75×2 |
|
Dg25×2 |
Dg25×2 |
|
JA-0.3/0.72-3 |
喷射器 |
3.1×2.2×2.6 |
0.75 |
|
Dg25 |
Dg25 |
|
JA-0.6/1.44-3 |
喷射器 |
3.1×3.6×2.6 |
0.75×2 |
|
Dg25×2 |
Dg25×2 |
|
|
