 详细介绍

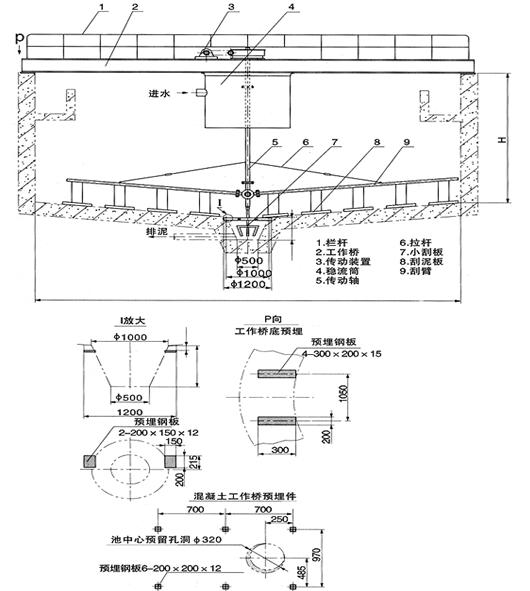

一、CGA型辐流式沉淀池中心传动垂架式刮泥机
该型刮泥机是活性污泥法处理污水工艺过程中辐流式沉淀池的理想配套设备，主要功能为去除沉淀池中沉淀的污泥以及水面表层的漂浮物。中心进水，周边出水，保证水流稳定
，该机具有传递扭距大，运转平稳等优点。适用于污水处理厂有中心支墩的中小型沉淀池除泥排渣。
1.1
设备特征
该机型为中心支墩垂架式，中心传动形式，小型采用数螺线整体刮板，中大型采用多板倾斜刮板；设有浮渣刮集和排除装置，根据用户要求可设置过载保护和微机系统联网。
1.2 主要规格参数
|
型号 |
池径Φ(m) |
池深H1(m) |
周边线速度(m/min) |
驱动功率(kw) | |
CG8A |
8 |
2.5,3.0,3.5 |
1.0 |
0.55 | |
CG10A |
10 |
2.5,3.0,3.5 |
1.1 |
0.75 | |
CG12A |
12 |
2.5,3.0,3.5 |
1.2 |
0.75 | |
CG14A |
14 |
2.5,3.0,3.5 |
1.3 |
1.1 | |
CG16A |
16 |
2.5,3.0,3.5 |
1.4 |
1.1 | |
CG18A |
18 |
2.5,3.0,3.5 |
1.5 |
1.5 | |
CG20A |
20 |
2.5,3.0,3.5 |
1.6 |
1.5 | |
CG25A |
25 |
2.5,3.0,3.5 |
2.0 |
2.2 |
|

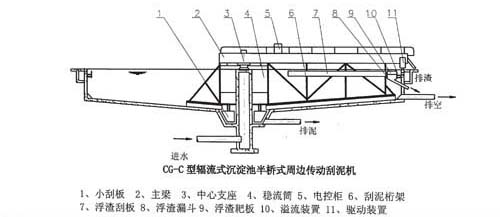

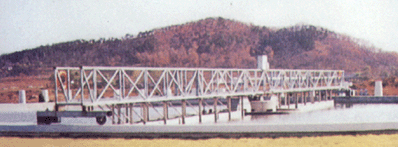

二、CGC型辐流式沉淀池半桥式周边传动刮泥机
CG-C型辐流式沉淀池半桥式周边传动刮泥机,是活性污泥法处理污水工艺过程中沉淀池的理想配套设备,适用于一沉池或二沉池,主要功能是为去除沉淀池中沉淀的污泥以及水面表层的漂浮物。一般适用于大中池径沉淀池。周边传动，传动力矩大，而且相对节能，中心支座与旋转桁架以铰接的形式连接，刮泥机产生的扭矩作用于中心支座时即转化为中心旋转轴承的圆周磨擦力，因而受力条件较好，中心进水，排泥，周边出水，对水体的搅动小，有利于污泥的去除。
2.1 主要技术参数
|
型号规格 |
池径D(m) |
标准池径(m) |
池深H(m) |
周边线速度(m/min) |
驱动功率(kw) | |
CG10C-20C |
10-20 |
15 |
3.5 |
~2 |
0.37 | |
20 |
3.5 |
~2 |
0.37 | |
CG20C-30C |
20-30 |
22 |
3.5 |
~2 |
0.37 | |
24 |
3.5 |
~2 |
0.55 | |
26 |
3.5 |
~2 |
0.55 | |
28 |
4.0 |
~2 |
0.55 | |
CG30C-40C |
30-40 |
30 |
4.0 |
~2 |
0.55 | |
35 |
4.0 |
~3 |
0.75 | |
40 |
4.5 |
~3 |
1.1 | |
CG50C |
50 |
50 |
4.5 |
~3 |
1.5 |
|
三、CGD型沉淀池中心传动悬挂式刮泥机
|
 |
该刮泥机，一般应用于污水处理工程的辐流式沉淀池中（无中心支墩），完成排泥及除渣工作。
本类设备适于小型的初沉池，它结构简单，排泥效率高，是一种理想的排泥设备。 |
3.1 规格参数
|
型号 |
池内径( m ) |
池深( m ) |
周边线速度(m/min) |
驱动功率(kw) | |
CG4-10D |
4-10 |
3.0-3.5 |
0.6-1.5 |
0.37 | |
CG12-16D |
12-16 |
3.5-4.0 |
1.3-2.0 |
0.75 | |
CG18-20D |
18-20 |
4.0-4.5 |
2.0-2.5 |
1.5 |
|
3.2 结构图
四、BX型平流池泵吸式吸泥机
适用于给水平流沉淀池，排水二次沉淀池等的机械排泥。该机可以克服污泥比重小，含砂量大，其它设备难以刮集的困难，能将沉淀于池底的污泥经吸泥管及泵排出池外，对于有浮渣的沉淀池可同时在水面进行撇渣。采用液下排污泵排泥，污泥通过能力强，无堵塞、无泄漏；往返工作，边行进边排泥，排泥效率高，并可调节排泥量；根据需要既可间歇运行，也可连续运行；吸口扁嘴吸口和圆吸口，，并可根据需要在两吸口之间安装集泥刮板；集电方式可选用电缆卷筒，悬挂式移动电缆，滑触线三种方式；机械电器双重过载保护，运行安全可靠；操作简单，可实现远程控制。
4.1 技术规格
|
参数型号 |
池宽（B）(mm) |
轨距(mm) |
池深(m) |
驱动功率(kw) |
行走速度m/min | |
BX8.4 |
8000 |
b+a |
3-5 |
0.37*2 |
-1 | |
BX12.4 |
12000 |
b+a |
3-5 |
0.37*2 |
-1 | |
BX16.4 |
16000 |
b+a |
3-5 |
0.55*2 |
-1 | |
BX20.4 |
20000 |
b+a |
3-5 |
0.75*2 |
-1 |
|

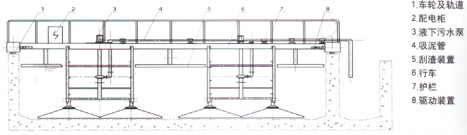

4.2 结构图
五、HX型行车式虹吸泥机
行车式虹吸泥机，用于污水处理厂平流二沉淀池，将沉降在池底的污泥刮集至吸泥口通过虹吸，将污泥排除池外。
 |
 |
|
1、排渣系统 2、驱动装置 3、抽真空系统 4、电控系统 5、虹吸装置 6、箱式梁 7、轨道组成及行程控制系统。 |
5.1 设备特征
1、结构简单、重量轻。
2、维护简单方便，运行费用低。
3、减速机采用轴装式减速机，安装方便，结构简单紧凑、效率高。
4、电气元件均采用户外型，安全可靠，可随机控制或远程控制。
5.2 规格参数
|
型号规格 |
池宽D(m) |
标准池宽(m) |
池深H(m) |
行车速度(m/min) |
驱动功率(kw) |
|
HX8-14 |
8-14 |
8 |
3.5-5.0 |
~1.0 |
0.37×2 |
|
12 |
|
HX16-20 |
16-20 |
16 |
3.5-5.0 |
~1.0 |
0.55×2 |
|
18 |
|
20 |
|
HX22-26 |
22-26 |
22 |
3.5-5.0 |
~1.0 |
0.75×2 |
|
24 |
|
26 |
|
HX28-30 |
28-30 |
28 |
3.5-5.0 |
~1.0 |
1.1×2 |
|
30 |
|

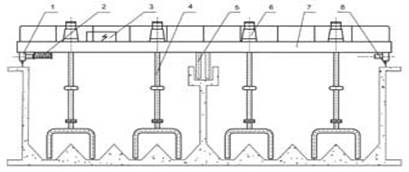

六、JBX型行车式虹吸泥机
行车式虹吸泥机，用于污水处理厂平流初次沉淀池，将沉降在池底的污泥通过泵吸，排除池外。
 |
 |
|
1、驱动装置 2、电缆滚筒 3、电控箱 4、吸泥机 5、排泥管 6、液下泵 7、大梁 8、轨道及行程控制 |
6.1 设备特征
1、结构简单、重量轻。
2、维护简单方便，运行费用低。
3、减速机采用轴装式减速机，安装方便，结构简单紧凑、效率高。
4、电气元件均采用户外型，安全可靠，可随机控制或远程控制。
6.2 规格参数
|
型号规格 |
池宽D(m) |
标准池宽(m) |
池深H(m) |
行车速度(m/min) |
驱动功率(kw) |
|
JBX8-14 |
8-14 |
8 |
3.5-5.0 |
~1.0 |
0.37×2 |
|
12 |
|
JBX16-20 |
16-20 |
16 |
3.5-5.0 |
~1.0 |
0.55×2 |
|
18 |
|
20 |
|
JBX22-26 |
22-26 |
22 |
3.5-5.0 |
~1.0 |
0.75×2 |
|
24 |
|
26 |
|
JBX28-30 |
28-30 |
28 |
3.5-5.0 |
~1.0 |
1.1×2 |
|
30 |
|

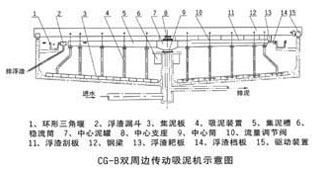

七、CGB型沉淀池周边传动刮泥机
辐流式沉淀池周边传动刮吸泥机包括自吸式、虹吸式、自吸与虹吸结合式等几种方式，一般应用于污水处理工程的辐流式二次沉淀池中（有中心支墩），完成排泥及除渣工作。
7.1 设备特征
该种机型为中心支墩，双周边传动其传动力矩大节能，采用中心进水和排泥，周边排水，保证水流均匀。利用液位差自吸式排泥，设有浮渣刮集排除装置和过载保护。
7.2 规格参数
|
参数型号 |
池内径(m) |
池深(m) |
周边线速度(m/min) |
驱动功率(kw) | |
CG20B |
20 |
3.5-4.5 |
-2.2 |
0.37 | |
CG25B |
25 |
4.0-5.0 |
-2.2 |
0.37 | |
CG30B |
30 |
4.5-5.5 |
-2.2 |
0.37 | |
CG40B |
40 |
4.5-5.5 |
-2.2 |
0.55 | |
CG45B |
45 |
4.5-5.5 |
-2.2 |
0.55 | |
CG50B |
50 |
4.5-5.5 |
-2.2 |
0.55 |
|
八、PGT型行车抬耙式刮泥撇渣机
行车抬耙式刮泥撇渣机常用于给水平流式沉淀池或排水初次沉淀池中污泥和浮渣的排除，主要功能是将沉淀池底的污泥刮集到池子一端的集泥坑内，以便定期排除，同时将水面浮渣刮集到集渣槽内。
设备的往返行驶与刮泥板的升降采用两套独立的驱动机构，通过电气控制可实现多种动作组合；行车车轮的驱动方式有分别驱动（双边驱动）和集中驱动（长轴驱动）两种布置方式；设备可选用双速驱动，分别为刮泥行驶速度和回程速度；刮泥板与撇渣板既可以同行程工作，又可逆向工作；集电方式可选用电缆卷筒，悬挂式移动电缆，滑触线三种方式；机械电气双重过载保护，运行安全可靠操作简单，可实现远程控制。
8.1 规格参数
|
型号规格 |
池宽 B(m) |
池深 H(m) |
驱动功率 (Kw) |
行走速度 (m/min) | |
PGT4-6 |
4-6 |
3.5-5.0 |
0.37 |
～1 | |
PGT7-10 |
7-10 |
3.5-5.0 |
0.75 |
～1 | |
PGT11-14 |
11-14 |
3.5-5.0 |
1.5 |
～1 |
|
九、NG-A、C、D型浓缩池中心传动刮泥机
|
a) NG-A、C型浓缩池中心传动刮泥机
NG型浓缩池刮泥机能进一步分离浓缩池污泥中的自由水份，以减少污泥的体积，提高污泥深度，将浓缩后污泥排除池外。NG型浓缩池刮泥机分A、C、D三种形式，其结构土建条件及特点与CG-A、C、D型辐流沉淀池刮泥机相同，但在刮臂上有栅条，以利于提高沉淀效率。 |
 |

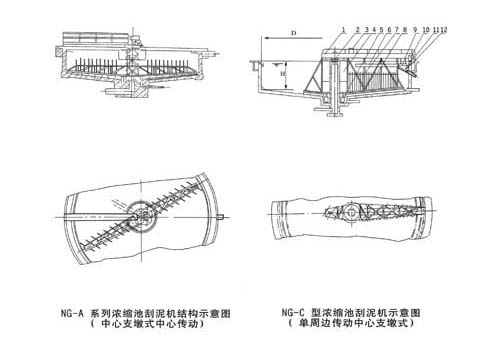

a) 9.1 结构图
b)
NG-D型浓缩池中心传动刮泥机
 |
 |
|
1、溢流装置 2、大梁及栏杆 3、进口管4、传动装置 5、电气箱 6、稳流筒7、主轴8、浮渣耙板 9、刮集装置
10、水下轴承11、小刮刀 12、渣斗 13、浮渣耙板（中心传动悬挂式） |
9.2 NG-A、C及D型浓缩池中心传动刮泥机规格参数
|
型号规格 |
池径D（m） |
池深H(m) |
周边线速度(m/min) |
驱动功率(KW) | |
NG6-10A、C、D |
6-10 |
3.0-3.5 |
0.7-2.0 |
0.37 | |
NG12-20A、C、D |
12-20 |
3.5-4.0 |
1.0-2.0 |
0.55-0.75 | |
NG22-35C |
22-35 |
3.5-4.0 |
2.0-3.0 |
0.55-0.75 |
|
|
