由一组带沟槽棱边形成的交叉点的过滤芯把水中固体物截留。由于同时具有表面拦截和浓度凝聚的作用，大大提高了过滤效果。
 详细介绍
一、叠片过滤原理

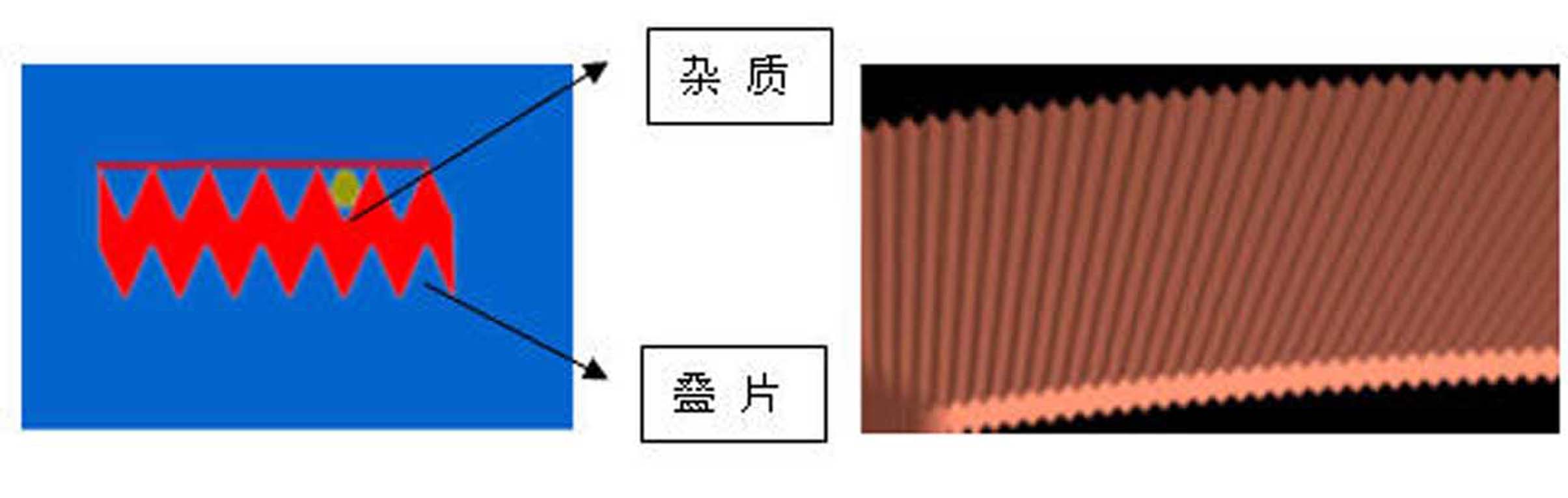

叠片过滤器的滤芯 —— 叠片为杂质处理载体，它由一组双面带不同方向沟槽的塑料盘片相叠加构成，其相邻面上的沟槽棱边便形成许许多多的交叉点，这些交叉点构成了大量的空腔和不规则的通路，这些通路由外向里不断缩小。过滤时，这些通路导致水的紊流，最终促使水中的杂质被拦截在各个交叉点上。如把盘片叠加安装在过滤芯骨架上，在弹簧和进水的压力作用下就形成了一个外松内紧的过滤单元。每个过滤单元中被弹簧和水压压紧的叠片便形成了无数道杂质颗粒无法通过的滤网，叠片宽度为 12 － 14 mm，叠片材质为优质工程塑料，耐磨性极高。辅以不锈钢弹簧支撑，结构坚固。反冲水流沿叠片内壁切线方向自内向外冲洗叠片表面粘附的各种杂质，叠片在反冲洗水流的作用下作旋转，保证所有污物均被有效洗净并排出。可使用时间间隔和压力差控制反冲洗的所有步骤。一旦设定完毕，即可长期使用。自动反冲洗过滤器在不中断工作的情况下在数秒内完成整个自动反冲洗过程。采用这种过滤原理的过滤器在过滤和反冲洗时叠片间隙动态可变，对提高过滤性能、过滤水质非常有利，又可大大减少反洗用水量，通常自耗水量约为 0.25% 。盘片上沟槽的不同深浅和数量确定了过滤单元的过滤精度。 原理图（1）
二、过滤阶段的工作原理
水流通过过滤进水口进入过滤器内，通过过滤叠片时过滤叠片在弹簧力和水力的作用下被紧紧地压在一起，杂质颗粒被截留在叠片交叉点，经过过滤的水从过滤器主通道中流出，此时单向膈膜阀处于开启状态。原理图（2）
三、反冲洗阶段原理
当达到一定的压差时，或社顶的时间内系统自动进入反冲洗状态，控制器控制阀门改变水流方向，过滤器底部单向隔膜关闭主通道，反冲洗进入四组喷嘴通道，和喷嘴通道连接的活塞腔内的水压上升，活塞向上运动克服弹簧对叠片的压力，并在叠片组顶部释放活塞空间，同时反冲洗水从四组喷嘴通道上面的35*4个喷嘴沿叠片切线的方向高速喷射，使叠片旋转并均匀分开，喷洗水喷洗叠片表面，将截留在叠片上的杂质喷洗甩出。当反冲洗结束时，水流方向再次改变，叠片再次被压紧，系统重新进入过滤状态。原理图（3）
四、盘式过滤器设备特征
1、精确过滤：可根据用水要求选择不同精度的过滤盘，有5μ、20μ、50μ、80μ、100μ、200μ多种规格。
2、高效反洗：高速和彻底的反洗，只在20秒左右即可完成。
3、全自动运行，连续出水：在过滤器组套内，反洗过程轮流交替进行，工作、反洗状态之间，自动切换，可确保连续出水。系统压损小。
4、标准：标准模块系统设计，用户可按需取舍，灵活可变，互换性强。
5、非标准：可灵活利用边角空间，因地制宜安装，占地很少。
6、运行可靠维护简单：几乎不需日常维护，部件100%经工厂检测和试运转，不需专用工具，备品备件很少。
7、使用寿命长：高科技塑料过滤芯坚固、无磨损、无腐蚀，经多年工业实用验证，过滤和反洗效果不会随使用时间而变差。
五、适用范围
|
应 用 点 |
描 述 |
作 用 |
行 业 |
|
冷却循环水处理 |
设备冷却水,仪器冷却水,产品冷却水 |
防止热交换器,管道,喷嘴,产品的堵塞和污染.保证热交换效率,节水节能,提高冷却循环水利用率. |
钢铁,发电厂,石化,塑料.自来水前道过滤,机械等 |
|
膜法水处理 |
超滤膜系统保护 |
去除水中大的杂质.软性杂质,纤维性杂质,有效保护超滤膜. |
水处理 |
|
给水处理 |
喷洗用水进水处理,保护砂虑器,滤芯,滤袋,离子交换器等. |
除去水中杂质,使水质达到应用要求.保护设备,产品等.延长被保护水处理单元的使用寿命,节约反冲洗水和更换成本. |
电力,化工,汽车,造纸等所以行业 |
|
海水过滤 |
海水淡化预处理海水养殖 |
去除水中杂质和海洋微生物活体.全塑系统耐腐蚀. |
水处理 |
|
其他化工流体 |
溶剂型,乳化液等 |
达到生产要求.保护设备 |
所有行业 |
|
|
