MBR生物反应器(ＭｅｍｂｒａｎｅＢｉｏｒｅａｃｔｏｒ，简称ＭＢＲ)
膜生物反应器又称MBR生物反应器，是将膜分离技术与生物处理工艺相结合而开发的新型系统。膜生物反应器从整体构造上来看，是由膜组件及生物反应器两部分组成，应用于膜生物反应器废水处理工艺中的膜是微滤膜或超滤膜，结构型式多采用中空纤维式、平板式等。
 详细介绍
一、膜生物反应组器
膜生物反应器组器，是膜处理工艺的核心系统，已成功应用于国内多个大型污水处理及资源化工程。该产品主要适用于大型污水处理及资源化工程的膜生物反应器工艺和传统污水处理后的深度处理工艺，具有标准化按量组合、节省能源和空间、易安装和维护等特点。
1.1 膜生物反应组器特点
• 模块化、系列化设计，按量组合，尤其适用于大型污水处理厂。可以根据水量选择组器规格和数量，随着水量的增加，可以增加组器数量，经济合理，适用于大型污水处理厂。
• 高通量。膜组器采用高通量PVDF中空纤维膜材料，经过合理的结构设计，使膜组器的通量在用于常规市政污水处理时达到36L/hr.m2。
• 结构紧凑，效率高。以PVDF材质生产的中空纤维膜单元，结构紧凑，使膜组体积小、处理效率极高，节省了占地面积。
• 节省能源。由于单位面积效率的提高，使曝气量减少1/3，因而节省能源；另外，由于处理效率提高三倍，因而减少了组器数量，节省了相应的辅助设备。
• 易维护。自动清洗效率高，能保证长期而稳定的运行；另外，由于特殊的膜材质性能，系统可采用自动在线单元清洗，避免了复杂的维护过程。
• 膜面积大。采用合理的膜丝直径和膜孔大小，通过控制膜丝制造工艺，使膜表面积达到最大，特别适合于大规模污水处理应用。
• 拉伸强度大。PVDF材质的膜具有很高的拉伸强度，膜丝机械拉伸强度达到500牛顿/米以上，是传统聚丙稀烯膜材料的60倍以上。
• 抗药性高。PVDF材质对酸碱化学药剂和氧化剂具有很好的抗药性。
• 抗污染性能好。通过先进的膜工艺，对膜孔均匀性，膜开孔角度，以及膜片单元的合理设计，使膜的抗污染性大大提高。
• 膜表面为双层构造，抗冲击、耐摩擦。 电镜下的PVDF膜表面的双层构造防止污泥流出网。

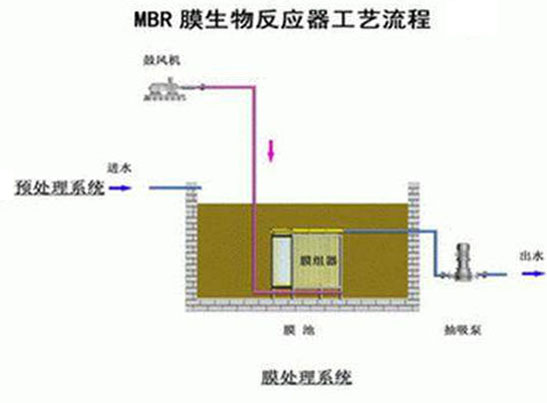

二、膜生物反应器工艺流程
|
 |
三、MBR膜生物反应器组成
1、进水井：进水井里设置溢流口和进水闸门，在来水量超过系统负荷或者处理系统发生事故的情况下，关闭进水闸门，污水直接通过溢流口就近排入河道或者市政管网。
2、格栅：污水中经常含有大量杂物，为了保证MBR系统的正常运行，必须将各种纤维、渣物、废纸等杂物拦截在系统之外，因此在系统前设置格栅，定期将栅渣清理干净。
3、调节池：收集的污水水量和水质都是随着时间变化的，为了保证后续处理系统的正常运行，降低运行负荷，需要对污水的水量和水质进行调解，因此在进入生物处理系统前设计调节池。调节池内需要定期清理沉淀物。调节池一般设置溢流，在负荷过大的情况下，保证系统的运行正常。
4、毛发聚集器：在中水处理系统内，由于收集的洗浴废水内含有少量的毛发和纤维，不清理干净，会对水泵和MBR反应器造成堵塞，降低处理效率，并可能最终造成整个系统的瘫痪，因此在中水处理系统内需要设置毛发过滤器。
5、MBR反应池：在MBR反应池里进行着有机污染物的降解和泥水的分离。作为处理系统的核心部分，反应池里面包括微生物菌落、膜组件、集水系统、出水系统、曝气系统。
6、消毒装置：根据出水的要求，系统设计有消毒装置，可自动控制加药量。
7、计量装置：为了能够保证系统运行良好，需要采用一定的计量装置进行系统的参数控制。计量控制仪器包括流量计和水表等。
8、电控装置：电控箱安装于设备机房内。主要控制进水泵、风机和抽吸泵。控制有手动控制和自动控制两种形式。进水泵在PLC控制下，根据各反应池水位情况，自动运行。抽吸泵运行按预设时间周期间歇控制，当MBR反应池低水位时，抽吸泵自动停止，以保护膜组器。
四、膜生物反应器特点
• 由于膜的分离作用，不必设立沉淀、过滤等其他固液分离设备。高效的固液分离将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开，不须经三级处理即直接可回用。投资省费用低。
• 可使生物处理单元内生物量维持在高浓度，使容积负荷大大提高，同时膜分离的高效性，使处理单元水力停留时间大大缩短，生物反应器的占地面积减少。系统占地仅为传统方法的三分之一。
• 膜生物反应器可以滤除细菌、病毒等有害物质，可显著节省加药消毒所带来的长期运行费用并扩大废水回用范围。
• 膜的高效截流作用，使微生物完全截留在反应器内，实现反应器水力停留时间（HRT）和污泥龄（STR）的完全分离，运行控制灵活稳定。
• 防止各种微生物菌群的流失，有利于生长速度缓慢的细菌（硝化细菌等）的生长，使一些大分子难降解有机物的停留时间变长，有利于它们的分解，从而使系统中各种代谢过程顺利进行。系统抗冲击性强，适应范围广。
• 膜生物反应器内生物污泥在运行中可以达到动态平衡，几乎无剩余污泥排放，污泥处理费用低。
• 不需反冲洗，流程简单，易于集成。独特的运行方式，使膜表面不易堵塞，洗膜间隔时间长，且洗膜方式简单易行，使水处理所需能耗很低。
五、出水水质参考
|
MBR处理生活污水出水部分水质指标
|
类 别 |
原水水质
(mg/l) |
处理出水
(mg/l) |
国家一级排放标准
（GB8978-1996） |
生活杂用水水质标准 | |
冲厕，绿化 |
洗车，扫除 | |
BOD5(mg/L) |
150~250 |
<10 |
20 |
10 |
10 | |
COD(mg/L) |
200~400 |
<50 |
100 |
50 |
50 | |
SS(mg/L) |
150~250 |
<10 |
70 |
10 |
5 | |
NH3-N(mg/L) |
10~35 |
<10 |
15 |
20 |
10 |
MBR处理洗浴污水出水部分水质指标
|
类 别 |
原水水质(mg/l) |
处理出水(mg/l) |
生活杂用水水质标准 | |
冲厕，绿化 |
洗车，扫除 | |
BOD5(mg/L) |
70~100 |
<10 |
10 |
10 | |
COD(mg/L) |
100~200 |
<50 |
50 |
50 | |
SS(mg/L) |
60~160 |
<10 |
10 |
5 | |
大肠菌（个/L） |
>90 |
<3 |
3 |
3 |
|
|
