循环水设备是专为泳池水回用而研制的一种新型泳池水处理设备，其打破传统的泳池水水处理设施所沿用的工艺，将国际上最新技术工艺用于泳池水处理，从而构成了当今最新的泳池水水处理技术。其出水水质优良、极大的利用了水资源、减少了环境污染。 按《游泳场所卫生标准》设计施工。
 详细介绍

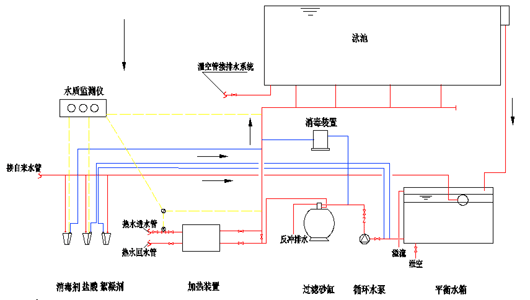

一、工艺流程图
二、工艺说明
游泳池水首先通过毛发聚集器截留毛发和纤维状杂物，然后经过水泵加压进入过滤器去除水中虚浮物和水中胶体使水净化，再进入换热器，对水进行加热，以保持游泳池水温，最后通过消毒后再注入游泳池，完成游泳池水的循环、再利用过程。
混凝剂的投加是为了使水中的胶体物质脱稳并形成矾花，以作过滤。同时也可利用这套装置，间歇地投加除藻剂，用来去除绿藻并增加水 的蓝色。消毒剂的投加是为了杀灭水中的细菌。
设置平衡水箱是为了滿足日常补水。
游泳池的一次上水、循环水、日常补水、泻空、溢流的设置构成了游泳池循环水处理的整个系统。
1 自控泳池成套设备
|
 |
 |
|
卧式成套设备 |
立式成套设备 |
1.1 产品特点
游泳池使用一段时间后，由于人体的分泌物（如汗 液、唾液、尿液等），皮肤表面的污渍，空气中的灰尘会带入水中，使水质受到一定影响，特别是池水中含有大量的细菌和病毒。针对这种具体情况，我厂广泛吸取了国内外先进的游泳池水处理经验，在传统工艺上加以改进，推出了高效、高自动化程度的新一代微机自控游泳池成套设备。处理后的水质达到并超过了国家规定的游泳池的水质要求，使池水天然般清澈亮丽，令人心旷神怡。
1.2 规格型号及技术参数
|
规格 |
Φ600 |
Φ800 |
Φ1000 |
Φ1200 |
Φ1400 |
Φ1600 |
Φ2000 |
Φ2400 |
|
过滤水量(m3/h) |
7 |
15 |
25 |
35 |
45 |
60 |
95 |
135 |
|
过滤速度(m/h) |
≤30 |
|
滤水面积(m2) |
0.28 |
0.50 |
0.79 |
1.13 |
1.54 |
2.01 |
3.13 |
4.52 |
|
工作压力(MPa) |
0.4(4.0 kg/cm2) |
|
出水浊度(NTU) |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
≤3 |
|
最大压力差(Pa) |
≤3.29*104(0.4Kg/cm2) |
|
冲洗强度(L/m2.s) |
12~15 |
12~15 |
12~15 |
12~15 |
12~15 |
12~15 |
12~15 |
12~15 |
|
冲洗时间(min) |
3~8 |
3~8 |
3~8 |
3~8 |
3~8 |
3~8 |
3~8 |
3~8 |
|
设备重量(Kg) |
801 |
1057 |
1491 |
2171 |
2588 |
3318 |
5069 |
7136 |
|
运行重量(Kg) |
1115 |
1482 |
2202 |
3245 |
4205 |
5530 |
8837 |
13012 |
|
适合泳池容(m3) |
50~100 |
100~170 |
170~250 |
250~350 |
350~500 |
500~800 |
800~1000 |
1000~1300 |
|
2
过滤砂缸
|
|
|
|
侧出过滤砂罐 |
顶出过滤砂罐 |

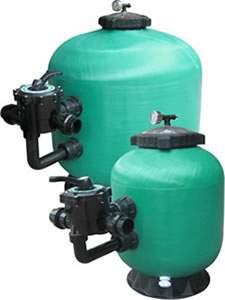

2.1 侧出过滤砂罐
侧出式大型玻璃纤维过滤砂缸，采用当今最先进的工艺技术制造而成。其中水流动性的改进使过滤更加完美，玻璃纤维缠绕结构更加坚固，并具有良好的耐化学性能以及防晒和防紫外线性能。
侧出式大型玻璃纤维过滤砂缸是大型泳池、海洋馆、水上乐园等水处理设备的首选。
2.1.1 侧出式过滤砂缸规格型号表
|
型号 |
直径
（mm） |
高度
（mm） |
多向阀尺寸
（mm） |
过滤面积
（m2） |
滤砂重量
（kg） |
设计流量
（m3/h） | |
L1200 |
1220 |
1410 |
80 |
1.13 |
560 |
42 | |
L1400 |
1400 |
1560 |
100 |
1.54 |
1900 |
69 | |
L1600 |
1600 |
1720 |
100 |
2.00 |
2600 |
90 | |
L1800 |
1800 |
1870 |
150 |
2.70 |
3240 |
120 | |
L2000 |
2000 |
2020 |
150 |
3.14 |
4000 |
141 | |
L2350 |
2350 |
2350 |
200 |
4.30 |
8200 |
206 | |
L2500 |
2500 |
2500 |
200 |
4.90 |
11500 |
235 |
|

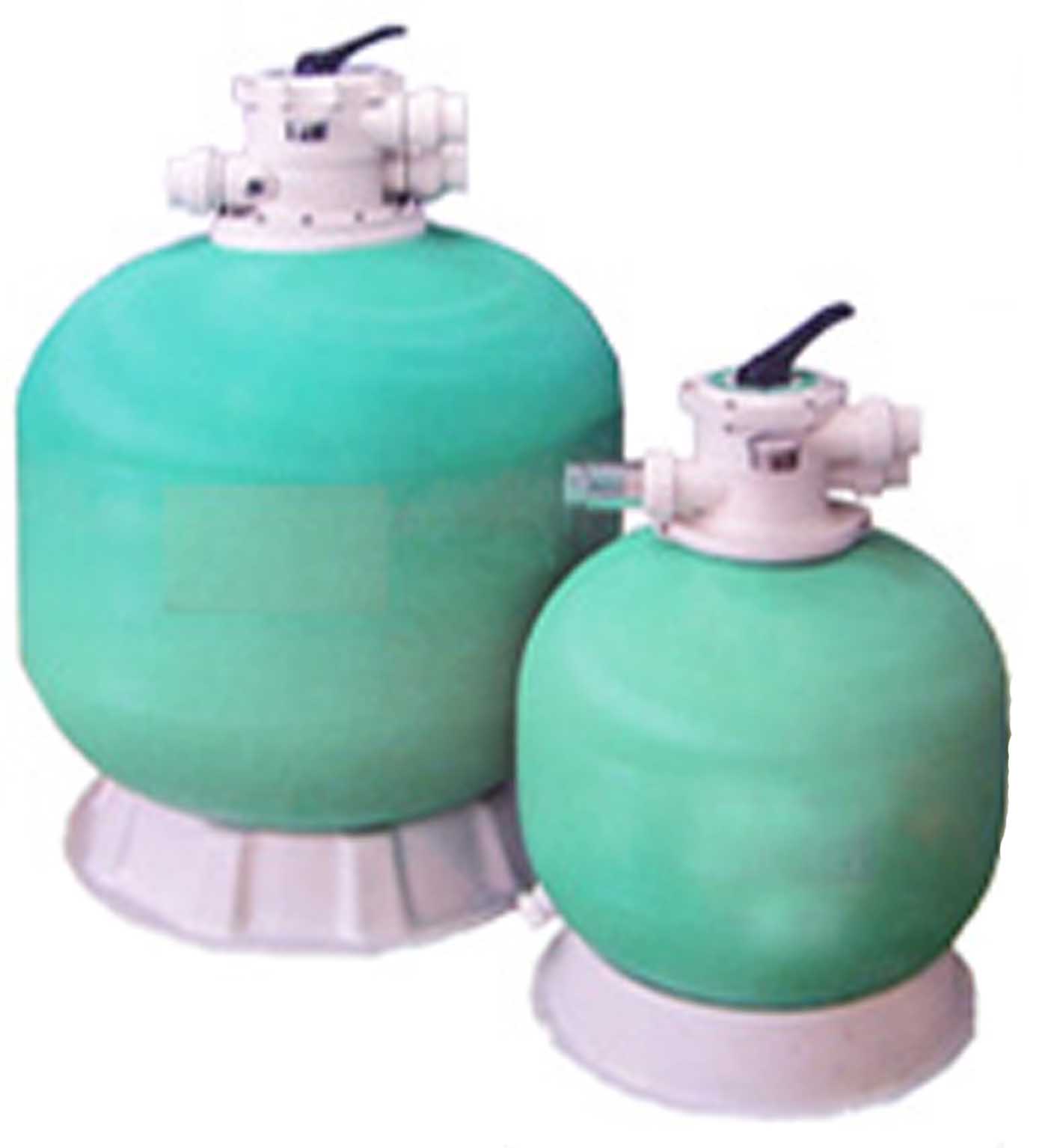

2.2 顶出过滤砂罐
顶出式玻璃纤维过滤砂缸，采用当今最先进的工艺技术制造而成。其中水流动性的改进使过滤更加完美，玻璃纤维缠绕结构更加坚固，并具有良好的耐化学性能以及防晒和防紫外线性能。
顶出式玻璃纤维过滤砂缸是泳池、海洋馆、水上乐园和工厂废水处理设备的首选。

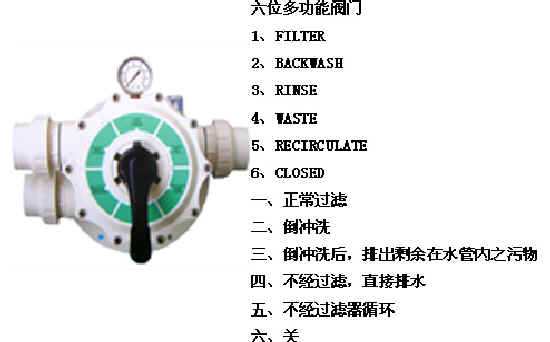

璃纤维过滤砂缸相配套的六位多功能阀门
2.2.1 顶出式过滤砂缸规格型号表
|
型号 |
直径
（mm） |
高度
（mm） |
缸头
（mm） |
过滤面积
（m2） |
滤砂重量
（kg） |
设计流量
（m3/h） | |
M16 |
400 |
740 |
40 |
0.13 |
30 |
6.3 | |
M18 |
450 |
800 |
40 |
0.16 |
40 |
8 | |
M21 |
525 |
840 |
40 |
0.22 |
85 |
11.5 | |
M25 |
625 |
960 |
40 |
0.30 |
155 |
16 | |
M28 |
710 |
1025 |
40 |
0.40 |
185 |
19 | |
M32 |
800 |
1200 |
50 |
0.50 |
210 |
25 | |
M36 |
900 |
1300 |
50 |
0.64 |
310 |
30 | |
M40 |
1000 |
1400 |
50 |
0.79 |
410 |
33 | |
M44 |
1120 |
1480 |
50 |
0.98 |
460 |
38 | |
M48 |
1200 |
1600 |
50 |
1.13 |
560 |
42 |
|
|
