 详细介绍
一、XLJ型旋转式固液分离机
XLJ型旋转式固液分离机广泛适用于工业废水的固液分离，可去除污水中0.35mm以上的固体物质。亦可应用于化工、轻工等行业的固液分离。
|
1.1 原理及特征
废水通过进水管缓冲布水管进入滤网，依靠电机带动旋转滤网旋转，进行对废水的连续过滤，废水中的废渣被截留在滤网上面，通过滤网上面的导页将废渣从滤网的另一侧排出，达到固液分离的目的。滤网采用不锈钢材质，不易堵塞，抗腐蚀能力强。 |
 |
1.2 规格参数
|
参数型号 |
电机功率（kW） |
网筒直径（mm） |
处理能力（m3/h） |
网孔间隙（mm） |
去除率（%） | |
粒径>0.75 |
粒径>0.35 | |
XLJ50 |
0.37 |
600 |
50 |
0.3～5 |
95 |
55 | |
XLJ100 |
0.75 |
900 |
100 | |
XLJ150 |
0.75 |
1050 |
150 | |
XLJ200 |
1.5 |
1200 |
200 | |
XLJ300 |
1.5 |
1350 |
300 | |
XLJ400 |
1.5 |
1500 |
400 |
注：表中网筒直径和去除率为0.35mm网孔间隙时。 |

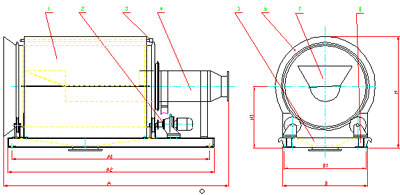

1.3 设备结构图
1.4 设备规格表（单位mm)
|
规格型号 |
A |
A1 |
A2 |
B |
B1 |
H1 |
H2 | |
XLJ50 |
2475 |
2267 |
2167 |
716 |
676 |
542 |
942 | |
XLJ100 |
3320 |
3017 |
2917 |
1062 |
1012 |
722 |
1218 | |
XLJ200 |
3320 |
3017 |
2917 |
1254 |
1204 |
837 |
1483 | |
XLJ400 |
3720 |
3417 |
3317 |
1583 |
1533 |
1052 |
1833 |
|
二、ZXS型旋流除砂设备
旋流式沉砂除砂机是一种新型的砂水分离工艺.该产品主要由驱动装置、搅拌机构、操作平台、吸砂系统、电控系统等部分组成。

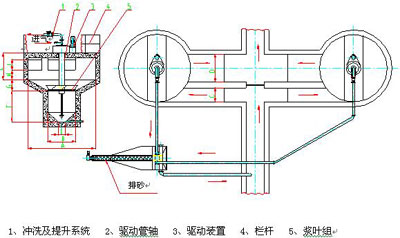

2.1 工作原理
水流以一定的流速从沉砂池的切向进入，从而对砂粒产生离心力，使较重的砂粒沿池壁及沉砂池独特的结构沉降到池底集砂斗。叶片的旋转在沉砂池的中心形成轴向涡流，产生一个轻微的上升流速，从而带动有机物颗粒上升并送回到水流之中。集砂斗的砂粒通过空气提升系统或砂泵提升到螺旋砂水分离器进行砂水分离。
旋流沉砂池及配套设备是一种新引进的技术，用于给排水工程中去除水中的砂及粘在砂上的有机物质。直径0.2mm以上的砂粒，去除率达95%以上；直径0.1mm以上、0.2mm以下的砂粒，去除率达65%以上。适合大、中、小型水厂，对于国内污水处理中普遍应用的平流式沉砂池是一种很好的替代产品。
2.2 技术参数
|
型号 |
流量m3/h |
功率kw |
A(m) |
B(m) |
C(m) |
D(m) |
E(m) |
F(m) |
G(m) |
H(m) |
I(m) |
J(m) |
K(m) |
|
XLC-1.8 |
180 |
0.55 |
1.83 |
1.0 |
0.31 |
0.61 |
0.30 |
1.40 |
0.30 |
0.30 |
0.20 |
0.80 |
1.10 |
|
XLC-3.6 |
360 |
0.55 |
2.13 |
1.0 |
0.38 |
0.67 |
0.30 |
1.40 |
0.30 |
0.30 |
0.30 |
0.80 |
1.10 |
|
XLC-6 |
600 |
0.55 |
2.43 |
1.0 |
0.45 |
0.90 |
0.30 |
1.45 |
0.40 |
0.30 |
0.40 |
0.80 |
1.15 |
|
XLC-10 |
1000 |
0.75 |
3.05 |
1.0 |
0.61 |
1.20 |
0.30 |
1.55 |
0.45 |
0.30 |
0.45 |
0.80 |
1.35 |
|
XLC-18 |
1800 |
0.75 |
3.65 |
1.5 |
0.75 |
1.50 |
0.40 |
1.70 |
0.60 |
0.51 |
0.58 |
0.80 |
1.45 |
|
XLC-30 |
3000 |
1.1 |
4.87 |
1.5 |
1.00 |
2.00 |
0.40 |
2.20 |
1.00 |
0.51 |
0.60 |
0.80 |
1.85 |
|
XLC-46 |
4600 |
1.1 |
5.48 |
1.5 |
1.10 |
2.20 |
0.40 |
2.20 |
1.00 |
0.61 |
0.63 |
0.80 |
1.85 |
|
XLC-60 |
6000 |
1.5 |
5.80 |
1.5 |
1.20 |
2.40 |
0.40 |
2.50 |
0.30 |
0.75 |
0.70 |
0.80 |
1.95 |
|
XLC-78 |
7800 |
2.2 |
6.10 |
1.5 |
1.20 |
2.40 |
0.40 |
2.50 |
1.30 |
0.89 |
0.75 |
0.80 |
1.95 |
|

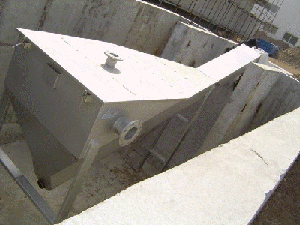

三、LXF螺旋砂水分离器
螺旋砂水分离器适用于给排水工程中砂粒与水的分离，直径0.2mm以上的砂粒，分离效率达95%以上。
|
3.1 工作原理
砂水混合物从分离器的顶部法兰进入水槽，比重大的砂粒沉积于集水槽底部；驱动装置带动无轴螺旋体转动，砂粒在螺旋体的作用下沿着倾斜的U型槽逐渐向上移动，离开液面，使砂粒与水分离；砂粒离开液面后继续向上移动一段距离，使砂粒在到排砂口前充分脱水；与砂粒分离后的水从溢流口返回到沉砂池入口。 |
 |
3.2 设备特点
独立式结构，可根据用户的要求安装于任何位置。
采用无轴螺旋体柔性结构，适于砂水混合物浓度的变化。
U型槽内加非金属快换衬套，便于维修。
减速机采用先进的轴装式结构，结构简单。
全封闭结构，安全、可靠。
安装方便，操作简便，维护容易，使用寿命长。
3.3 技术参数
|
型号参数 |
LXF-260 |
LXF-320 |
LXF-355 |
LXF-420 | |
处理量（l/s） |
12 |
20 |
27 |
35 | |
电机功率（kW） |
0.55 |
0.75 |
0.75 |
1.1 | |
L |
4000 |
4500 |
5800 |
6200 | |
H |
1500 |
1700 |
2150 |
2150 | |
H1 |
1520 |
1730 |
2300 |
2450 | |
A1 |
300 |
500 |
500 |
500 | |
A |
2300 |
2450 |
3500 |
3450 | |
B |
1100 |
1300 |
1400 |
1600 |
|
|
