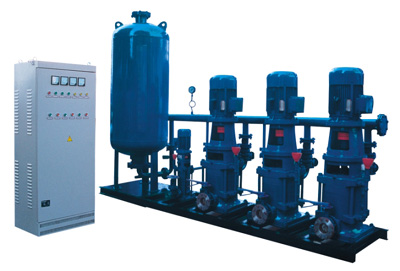

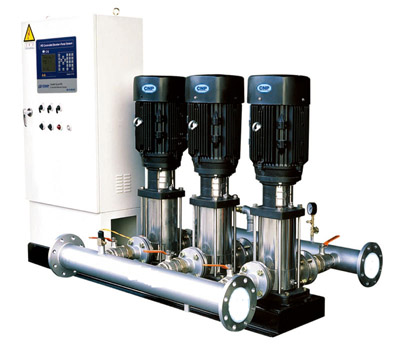

变频恒压供水设备利用专门为风机、泵类、空气压缩机等流量和压力控制特点而研制的专用变频调速器。利用变频器的一拖三功能，采用PLC可以自动控制泵组的运行与退出台数，也可用内置PID功能与我司开发的专门处理恒压供水的控制板，可以方便地与远传压力表连用，同而完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节约电能的目的。为客户节省成本，具有较高的经济性和实用性。
 详细介绍
一、变频恒压供水系统工作原理
变频恒压供水系统采用一电位器设定压力（也可采用面板内部设定压力），采用一个压力传感器（反馈为4~20mA）检测管网中压力，压力传感器将信号送入变频器PID回路，PID回路处理之后，送出一个水量增加或减少信号，控制马达转速。如在一定延时时间内，压力还是不足或过大，则通过变频器作工频/变频切换起动另一台水泵，使实际管网压力与设定压力相一致。另外，随着用水量的减少，变频器自动减少输出频率，达到了节能的目的。
1、当设备处于自动控制时，全系统需增压。由P0水泵通过变频器变速运行至工频工作，水先进入补气罐，后通过止回阀流入气压罐，罐内压力增大，通过出水管道流入管网。
2、当用水量继续增大，大于P1水泵工频工作时，远传压力表继续发出信号，接通P2水泵，P2水泵随用水量增大，同样由变频至工频工作，若此时流量和压力仍不能满足需要时，则可继续增加P3水泵工作，以满足全系统的需要。
3、若此时压力已满足，则P2水泵由工频转变成变频工作，直至停泵为止。P1水泵同样如此。
4、当用水量等于零时，系统压力保持不变的情况下，水泵停止工作，依靠罐内压力继续供水，维持系统压力，达到了节省电能作用。
二、技术参数
1、流量范围：0~5000m3/h 环境湿度：0~+50℃
2、压力范围：0~2.0Mpa 环境温度：≤90%
3、控制功率：≤350kw 电源：380V×（1±15%）
4、压力调节精度：≤0.01 Mpa 蓄能稳流器容积：0.5m3~50m3
三、系统特点
1、恒压供水能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。
2、启动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命，避免了传统供水中的水锤现象。
3、采用变频恒压供水保护功能齐全，运行可靠，具有欠压、过压、过流、过热等保护功能。
4、系统配置可实现全自动定时供水,彻底实现无人值守自动供水.控制系统具有故障报警和显示功能,并可进行工变频转换,应急供水。
5、系统根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时,机组进入休眠状态,水泵停止，流量增加后才进行工作,节电效果明显，比恒速水泵节电23%-55%。
6、变频恒压供水设备不设楼顶水池，既减少建筑物的造价，又克服了水源二次污染，气压波动大，水泵启动频繁和建造水塔一次性投资大，施工周期长，费用高等缺点。
7、整套设备只需一组控制柜和水泵机组，安装非常方便，占地面积少。
8、本设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现用户所需工况，操作简单。
四、适用范围
采用变频恒压供水，具有高效节能，压力稳定，运行可靠，操作简单，占地少，噪音低，无污染，投资低，效益高等优点。广泛应用于：
1、 居民区、住宅楼、村镇的集中生活供水系统。
2、 各种类型中央空调的循环泵、冷却水供应系统。
3、 高层建筑、宾馆、饭店等生活供水系统。
4、 综合市场、写字楼、商务楼生活供水系统。
5、 高层建筑热水供给和热水采暖系统与消防给水系统。
6、 工矿企业的生产、生活供水、恒压流量供水工艺流程等。
7、 各类自来水厂与现代农业灌溉。
8、 各类恒压供油，恒压供气，恒压供风等恒压流量的控制系统
|
