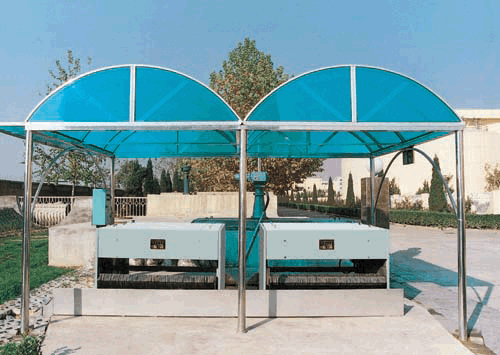

一、阶梯型格栅除污机
JTGS型阶梯型格栅除污机是一种可以连续自动清除各种形状杂物，以固液分离为目的的装置。结构独特，造型新颖。目前国内已使用的机械格栅除污机品种繁多，但能较好地满足工艺要求，并且运行可靠、操作管理、维修方便的品种并不多。为适应国内水处理工业发展的需要，现我公司研制的JTGS型阶梯型格栅除污机克服了上述老式机械格栅机缺点，完全改变了过去传统格栅除污机的概念思路，使固液分离更加有效，操作更加稳定，具有满足用户最大要求的特点，可以更加广泛地应用于各种行业及市政城市污水处理设施和自来水厂中做拦污固液筛分设备使用。
1.1 设备特点
1、依靠动静片相对位移完成拦污清渣，所以具有自洁净能力，彻底解决现有格栅耙齿污物缠绕卡滞现象。
2、结构简单、紧凑合理，传动部件少、无水下传动件，易于维护管理。
3、设备整机组装出厂，对构筑物水下无土建予埋铁要求，用户施工安装、调试简便。
4、设备主要件均由不锈钢制作，耐蚀性好，使用寿命长。
5、外壳由拆装方便的不锈钢板门封闭，外观美观新颖，改善了周围卫生环境。

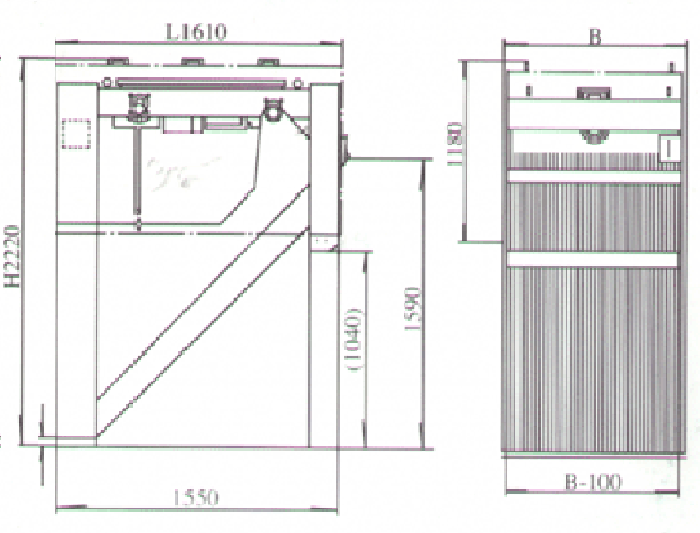

1.2 主要规格参数
|
规格型号 |
JTGS500 |
JTGS600 |
JTGS800 |
JTGS1000 |
JTGS1200 |
JTGS1500 |
JTGS2000 | |
格栅宽度（mm) |
400 |
500 |
700 |
900 |
1100 |
1400 |
1900 | |
配套电机（kw) |
1.1 |
1.1 |
1.1 |
1.5 |
2.2 |
2.2 |
3 | |
格栅间隙（mm) |
1.5-10 | |
允许流速（m/s) |
0.5-1 | |
渠深（mm) |
850-3000 |
|
1.3 适用范围
市政管渠的杂物筛分，污水处理中漂浮物的去除，原毛，洗毛，回洗的筛粉，给水厂取水点和电厂冷却水的进水口处；印染、化工、屠宰、制革、造纸等废水处理的前级筛分以防堵塞水泵和减轻负荷作用。
二、升降梯式格栅除污机
设备属于细格栅，它具有设计新颖、结构简单、运行无故障、时间长、适合在较深的渠道中运行等优点。
|
 |
2.1 结构与原理
格栅机主要由机架、梯元件、驱动机构、清扫机构、冲洗系统、电器等组成。在减速机驱动下，链轮带动安装在机架内侧的左右二排链条旋转，梯元件固定在左右二排链条外侧组成一个环形筛网。这个筛网亦随之旋转（迎水面自下而上）将栅渣截留在梯元件中的台上。当梯元件随链条转过顶部向下运动时，栅渣被清扫机构的圆刷卸出。 |
2.2 主要技术参数
|
型号规格 |
渠宽（mm） |
筛网孔径（mm） |
升降速度（m/min） |
筛网宽度
（mm） |
驱动功率
（kW） | |
SJT500 |
500 |
5、6、7、8、9、10 |
3 |
340 |
0.37 | |
SJT1000 |
1000 |
5、6、7、8、9、10 |
3 |
830 |
0.75 | |
SJT1200 |
1200 |
5、6、7、8、9、10 |
3 |
1030 |
0.75 | |
SJT1500 |
1500 |
5、6、7、8、9、10 |
3 |
1330 |
0.75 | |
SJT2000 |
2000 |
5、6、7、8、9、10 |
3 |
1810 |
1.1 |
|

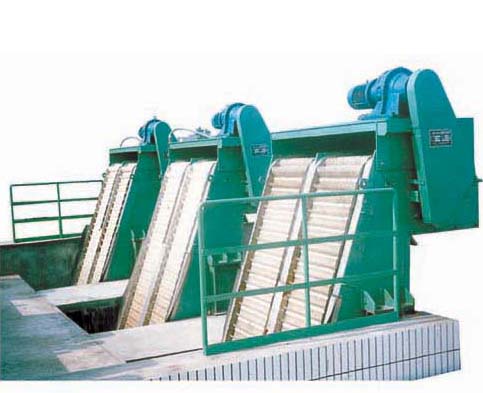

三、旋转式格栅除污机
XGS型旋转式格栅除污机是一种可以连续自动清除水中各种漂浮物、悬浮物的设备。该机的主要特点是可以连续清除水中污物，因此水流畅通、无阻塞，本机能耗低、噪音低、效率高，并且水下部件采用不锈钢或工程塑料制成，提高了耐腐蚀性能。主要用于市政给排水工程的沉砂池入口，以拦截水中各种细小杂物，作为细格栅用，达到初步净化及保护后续给排水设备的目的。
3.1 主要技术参数与安装尺寸
|
型号 |
XGS-300 |
XGS-500 |
XGS-800 |
XGS-1000 |
XGS-1500 |
|
安装角度 |
60。75。85。 |
60。75。85。 |
60。75。85。 |
60。75。85。 |
60。75。85。 |
|
耙齿栅隙mm |
5,10,15,20 |
5,10,15,20 |
5,10,15,20 |
5,10,15,20 |
5,10,15,20 |
|
耙齿节距mm |
100 |
100 |
100 |
100 |
100 |
|
电机功率KW |
0.37 |
0.75 |
0.75 |
1.1 |
1.5 |
|
运动速度m/min |
2 |
2 |
2 |
2 |
2 |
|
液体流速m/s |
0.5-1.0 |
0.5-1.0 |
0.5-1.0 |
0.5-1.0 |
0.5-1.0 |
|
格栅宽k1 mm |
300 |
500 |
800 |
1000 |
1500 |
|
设备宽k2 mm |
450 |
650 |
950 |
1150 |
1650 |
|
沟宽mm |
500 |
700 |
1000 |
1200 |
1700 |
|
沟深mm |
500 |
700 |
1000 |
1200 |
1700 |
|
排渣高度mm |
700 |
700 |
700 |
700 |
700 |
|
四、弧形格栅除污机

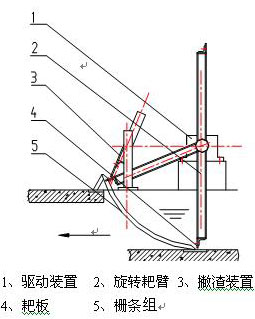

本设备通过驱动电机带动旋转耙臂，除污耙固结在旋转耙臂上，随其作回转运动，以完成除渣动作，该设备主要由驱动装置、旋转耙臂、除污耙、撇渣装置、电器控制等几部分组成。
4.1 技术规格
|
参数型号规格 |
格栅半径R(mm) |
栅条间隙(mm) |
耙齿转速 (m/min) |
格栅组宽(mm) |
电机功率(kw) | |
HGS800 |
800 |
12～30 |
2.14 |
800～1500 |
0.37 | |
HGS1000 |
1000 |
12～30 |
2.14 |
800～1500 |
0.37 | |
HGS1300 |
1300 |
12～30 |
2.14 |
800～1500 |
0.37 | |
HGS1500 |
1500 |
12～30 |
2.14 |
800～1500 |
0.37 | |
HGS1800 |
1800 |
12～30 |
2.14 |
800～1500 |
0.37 |
|
五、回转式格栅除污机
GHZ回转式格栅除污机是一种最简单的单独的过滤设备, 栅条为固定弧形曲面水力筛网。适用于去除较细小的颗粒和纤维类等各种悬浮物。应用于食品、纺织、印染、造纸、化工、医药、木材加工和养殖等行业的污水处理、固液分离和分选工序。
5.1 设备特征
平行弧形的不锈钢栅条固定于箱体底部，废水由进水管流入配水箱，使流速降低，并使进水沿箱体筛网均匀分布。流入箱体内的水经筛网栅条垂直下落，大于栅条间隙的水中杂质被截留于栅条表面，然后由旋转的转刷由底面捞出，再由刮板清除，顺斜板滑落于箱体下方，实现固液分离。
设备机架箱体，转刷及主传动轴材质分为碳钢及不锈钢二种型式，由用户定货任选。
5.2 主要规格参数
|
参数型号规格 |
格栅半径R(mm) |
格栅间隙(mm) |
处理水流量(m3/h) |
进出管径DN(mm) |
电机功率(kw) |
|
GHZ30 |
550 |
0.4-1 |
29 |
100 |
0.18 |
|
GHZ60 |
550 |
0.4-1 |
58 |
150 |
0.18 |
|
GHZ80 |
550 |
0.4-1 |
86 |
200 |
0.25 |
|
GHZ100 |
970 |
0.4-1 |
108 |
200 |
0.37 |
|
GHZ160 |
970 |
0.4-1 |
162 |
250 |
0.55 |
|
GHZ200 |
970 |
0.4-1 |
216 |
250 |
0.55 |
|
GHZ280 |
970 |
0.4-1 |
288 |
300 |
0.75 |
|
GHZ340 |
970 |
0.4-1 |
342 |
300 |
0.75 |
|

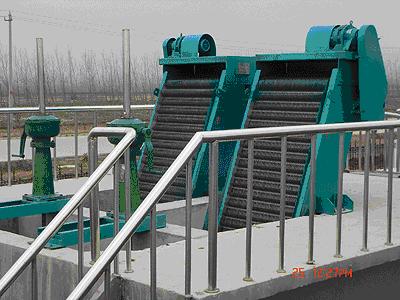

六、回转格栅除污机
 |
HZ型回转格栅除污机运行可靠、清渣彻底，结构简单，操作、维护都比较方便。适用于污水或雨水泵站以及污水处理厂，去除污水中粗大的悬浮物和漂浮物。适于深格栅井，栅条间隙较宽，可作为一级格栅。
6.1 结构与原理
本设备斜置于污水通道中，与地面倾斜75°，栅条与机架固定为一体，栅条用于拦截污水中的污物，机架两侧设有链条导轨，用于支撑传动链条，传动链条间固定6组除污耙，耙齿伸入栅条缝隙之中；由驱动电机带动减速机，减速机带动链条做回转运动，通过链条的回转带动除污耙完成除渣动作。该设备主要由格栅传动装置、框架、除污耙、撇渣装置、电器控制等几部分组成。 |
6.2 规格参数
|
参数型号规格 |
栅条有效宽B (mm) |
栅条间隙(mm) |
耙行速度(m/min) |
机架宽度B1 |
格栅井宽(mm) |
电机功率(kw) |
格栅倾角 | |
HZ800~1400 |
800~1400 |
15~60 |
5.97 |
B+230 |
B1+60 |
1.5 |
70~80° | |
HZ1500~2000 |
1500~2000 |
20~60 |
5.97 |
B+230 |
B1+60 |
1.5 |
70~80° | |
HZ2200~3000 |
2200~3000 |
20~70 |
5.97 |
B+230 |
B1+60 |
2.2 |
70~80° |
|
|
