计量泵(metering pump)，可以计量所输送液体的机械，也叫定量泵、比例泵。通常描述为：计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
作为流体精密计量与投加的理想设备，计量泵如今已被广泛地应用于包括制药、食品饮料和石油化工行业在内的各个领域，在工艺过程担负着强腐蚀性、毒害性、高粘性和高压介质的计量添加任务。
工作原理
|

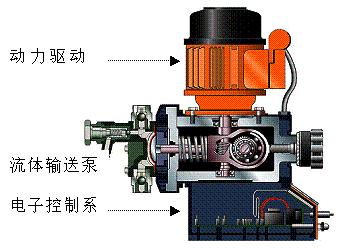

计量泵主要由动力驱动、流体输送和调节控制三部分组成。如图所示。
动力驱动装置经由机械联杆系统带动流体输送隔膜（活塞）实现往复运动：隔膜（活塞）于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头；所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。 |
 |
分类
|
因其动力驱动和流体输送方式的不同，计量泵可以大致划分成
|
分类方式 |
分类一：根据过流部分 |
分类二：根据驱动方式 |
分类三：根据工作方式 | |
类 型 |
1、柱塞、活塞式
2、机械隔膜式
3、液压隔膜式 |
1、电机驱动
2、电磁驱动
3、气动 |
1、往复式
2、回转式
3、齿轮式 | |
其 它 |
其他的分类方式：电控型，气控型，保温型，加热型，高黏度型等。 |
|
 详细介绍
一、美国帕斯菲达PULSAFEEDER
帕斯菲达成立于20世纪40年代初期，Larry Wilson发明了Wilson化学品进料设备-世界上第一台液压驱动泵隔膜计量泵.纽约州LeRoy的LAPP Insulator公司购买了Wilson化学品进料设备的设计，并开始生产第一台帕斯菲达泵，用于心脏手术。
帕斯菲达于1992年5月加入IDEX集团，在美国现有三个大型生产基地,分别位于纽约州和佛罗里达州.全部都通过了ISO9001和ISO14001认证，并于1994年在中国设立办事处,已在市场中享有很高的声誉。
帕斯菲达公司是计量泵及由计量泵和控制器组成的加药系统主要应用于如下行业：
|
· 市政水处理和废水处理
· 锅炉和冷却水处理
· 石化和化学工业的添加剂
· 纸、涂料及添加剂
|
· 食品、饮料和制药行业
· 实验室应用
· 冶金、电子行业
|
1.1 类型
机械隔膜计量泵：100、150系列；100D、150D系列；200、250系列；300系列；OMNI系列；L2、L6系列。
电磁隔膜计量泵：EDC、A-PLUS、C-PLUS、D系列；MP、E、E-PLUS系列；C、T7系列；控制器MC/MB9000系列
a) 美国帕斯菲达电磁隔膜计量泵
美国帕斯菲达计量泵有14种电磁隔膜计量泵可供客户进行选择，其中最常用的为LC系列、LB系列、LE系列、LP系列、LM系列、CL系列、T7系列。每个系列都是根据不同 的应用度身定制的。
|
LC系列（C）产品特点：
·流量：0.47-4.73L/H ·最大输出10升/小时
·压力：5.6Bar ·自动感应过热防热线圈
·手动振动频率调整 ·操作简便，手动：单调节冲程 |
 |
|
LB系列（A-PLUS）产品特点：
·振动频率，振动冲程可手动调节 ·7种机型可供选择
·高准确度，速度控制电路板 ·最大压力可达17Bar
·自动感应过热防热线圈 ·最大输出18.9升/小时 |
 |
|
LE系列（E）产品特点：
·17种机型可供选择，最大输出可达78.85升/小时，最高压力达21Bar。
·可外接20-4mA讯号及外接讯号做比例控制。
·Auto-Off-Manual三段开关。 ·面板设有过流保护开关指示灯。 |
 |
|
LP系列（E-PLUS）产品特点：
·手动：频率、冲程同时可调
·流量：0.5-95L/H，压力：2-21Bar
·自动：可选4-20mA,脉冲信号，液位信号接收功能 |
|
|
LM系列（MP）产品特点：
·控制方式：手动，自动，频率数字可调，冲程手动可调，4-20mA,脉冲、液位信号接收功能;
·压力：2-21Bar
·流量：0.5-79.5L/H |
 |
|
CL系列（C）产品特点：
·控制方式：频率数字可调 ，标配电导率控制器
·流量：0.9-4.7L/H
·压力：7-10Bar |
 |
|
T7系列（T7）产品特点：
·控制方式：单调冲程，可通过7天定时器控制
·流量：1.9-7.6L/H
·压力：3.3-7Bar |
 |
b) 美国帕斯菲达小流量机械隔膜计量泵
特点： ·安装容易，操作简单 ·反渗透、电渗析
·计量精确，输出量可随意调整 ·循不冷却水
·抗化学腐蚀性强 ·净化水、污水处理
·经济、实用 ·实验室、化验室
·金属加强隔膜，寿命长 ·其他各种小计量加液
|
100、150系列机械隔膜计量泵
控制方式：手动、自动、变频
流量：0.47-15.77L/H
压力：4.2-7Bar
·安装容易，操作简单
·计量精确，输出量可随意调整
·抗化学腐蚀性强
·经济实用 |
用途：
·金属加强隔膜，寿命长
·反渗透、电渗析
·循不冷却水
·净化水、污水处理
·实验室、化验室
·其他各种小计量加液常用型号：X003\X007\X015\X024\X030\X068\X100 |
 |
|
100D、150D系列机械隔膜计量泵(双泵头)
控制方式：手动、自动、变频
流量：0.79-10.88L/H
压力：3.5-5.25Bar
·独特的独立凸轮轴设计，独立输出控制最大量
·双头设计，独立调节，可同时输出两种化学性质不同的液体 |
 |
|
200、250系列机械隔膜计量泵
控制方式：手动、自动、变频 流量：1.5-17L/H
压力：5.6-11.2Bar
·为特殊使用场所而设计之高压计量泵
·高效率风冷式马达，油浸式齿轮箱
·金属增强隔膜，短矩离动作冲程，寿命长
·计量精确，输出量可随意调整
·高扭力齿轮组，确保高压力时顺利启动运转 |
 |
|
300系列机械隔膜计量泵
单头最大流量：78.75升/小时，可扩展到四头并用。
最大压力：10Bar
流量范围可从0－100%全程动态调节。
防腐蚀处理机件。
重载塑料腔用于重腐蚀液体。
长寿命金属金属和织物增强隔膜。 |
 |
|
OMNI L12 L14系列机械隔膜计量泵及控制器品质可靠,几乎无需维护,堪称化学进料泵的经济型典范产品.OMNI系列产品具有如下优势,便于用使用:结构紧凑、便于移动；可添加控制器；设计简约
运行高效；泵头材质：PP/PVDF/316不锈钢可选；一年内免润滑，无需购买或更换润滑油。
调频控制，手动，电动 最大流量：1600L/H 最高压力：10Bar
常用型号:DC3C\DC3A\DC4B\DC4C\DC5B\DC5C\DC5D |
 |
|
帕斯菲达 PULSA Series 系列 - 液压隔膜计量泵
·机械部件浸入密闭油箱中润滑油，可做到无磨损运行
·驱动部件采用高质量的材料，提高其耐用性
·高质量的减速器，磨光硬化的钢制蜗杆，黄铜蜗轮
·采用锥形滚子轴承，延长了泵的使用寿命
·采用隔膜呼吸密封盖，可使机械往复运动时外部空气和周围污染气体不会污染油箱
·可单头，也可以多头并联同时工作
·内设三个安全保护装置，确保无故障操作
·具有手动、电动、气动及变频等多种流量调节方式
·油箱内往复运动活塞，以液压推动隔膜完成流体输送
·隔膜不于活塞接触，两端液压平衡
常用系列：25HJ/25HL/55H/200/340/680/880/7120/7440/7660/8480/9490 |
 |
|
