|
 详细介绍
五、活性炭滤芯
该产品采用使用丙纶纤维和无毒，无味高效值的植物活性碳或煤质活性炭裹紧成形作主体，在辅以食用级材料粘合剂，经特殊工艺加工成型，他集吸附，过滤，截获催化作用于一体，是目前液体、空气净化行业中替代散状活性碳较为理想新型换代产品。
|
5.1 结构特点
•具有较大比表面积，密度均匀，流量稳定，压力损失小、寿命长。
•可以承受较高的过滤压力。
•具有深层过滤和表面过滤的双重特点。
•一个滤芯可替代不同过滤精度的几个滤芯的多级过滤。
•有很高的滤渣负荷能力。
•吸附能力强，机械强度高，可反冲再生。
•对有机杂质吸附能力强，脱氧，处味，有机溶剂脱色效果好。 |
 |
5.2 主要指标
•外径：φ20-φ1850mm
•碘吸附值：≥800-1000mg/g
•COD去除滤：58.25%
•使用温度：-20℃-90℃
•余氧去除率：≥96%
•长度：20-1000mm
•公称过滤精度：0.5~20µm
•工作压力：≤0.6MPa
•工作温度：工业用滤芯为0~70℃,用于水净化的为0~35℃
•流量(水)10~30L/min (在0.015MPa压差下以250mm长滤芯测得的流量)
5.3 适用范围
生活用水的净化，纯水前期过滤，冷却循环水、锅炉供水，水净化处理，食品脱色
化工，医药，医院血液透析室，化学药液，电镀
多种酸，碱性溶液，滤剂乳化剂，洗涤过滤
油田修井液及注水过滤
油类，油漆，油墨，感光胶片乳液过滤
六、钛棒过滤滤芯
多孔钛棒是钛棒过滤器的核心组成部分，它以高纯钛为原料配合特殊工艺，经过高温烧结而成。其结构均匀，分布有大量开口气孔，具有孔径易于控制，孔隙率高，孔径均匀等特点，该过滤元件过滤阻力小，渗透性好，耐高温，耐腐蚀，使用寿命长，机械强度高，易再生，可适用于各种介质的气、液体过滤。钛棒滤芯属于深层过滤，不仅表面具有过滤作用，而且由于管壁有无数弯曲的孔隙孔道，错综迂回，过滤介质颗粒在孔隙中因扩引力－范德华力作用在孔隙上形成“架桥现象”，在钛棒表面形成一层有间隙的致密滤层，也能起到过滤作用。由于颗粒会在滤芯孔道中发生“架桥”现象，使小于孔道的颗粒能被阻挡住，过滤效率在99％以上。主要应用于液体过滤饮料、食品、酿造工业中除菌过滤；工业酸碱液体过滤，酒精回收等行业各种药液过滤，大输液、粉针、水针针剂脱炭过滤、各种气体蒸汽等过滤。
6.1 技术性能
1、在有机酸、无机酸、有机化合物、碱溶液中具有优良的耐腐蚀性。
2、耐高温：多孔钛棒过滤器材最大耐温为300°C，工作温度≤230°C。
3、适用介质广泛：可以在多种介质中进行过滤。工作压力≤0.4MPa。
4、机械性能良好，坚固、质轻（比重为4.51克/立方厘米）。
5、流量大：在0.15MPa压力下流量为0.5吨/小时。
压差低：初始额定压力：0.03MPa当压力增至0.6MPa后须再生处理；
效率高：过滤效率为95-99.99%；
寿命长：按正常的使用操作，可使用5年；
6、易于反冲，即再生处理。
6.2 过滤精度
|
1、粗过滤：15-100μm
2、预过滤：5-15μm
3、细过滤：0.2-5μm
钛棒接口有三种型式：螺纹联接、222接口、226接口。 |
 |
6.3 适用范围
1、液体过滤领域：
*电子工业：反渗透水系统、去离子水系统的预过滤；
*食品工业：饮料、酿造酒类、矿泉水等过滤；
*石油化工业：石油产品的终端过滤及化工酸碱液体的过滤，酒精等有机溶剂溶液的回收过滤；
*环境保护及污水处理业；
*医药工业：大输液、针剂、盐水的除微粒过滤；
*海水淡化：海水转化为工业用水及生活用水的淡化处理；
2、气体过滤领域：
*各种空气压缩机空气中杂质油过滤；
*啤酒、制药、酿造业中无菌空气过滤；
*航空及运输业中高压空气过滤；
*化纤业中气体的混合与净化；
*制药工业中酸性气体干法除尘；
*石油工业中气体过滤及催化气体过滤；
*环保行业中低温气体烟气除尘；

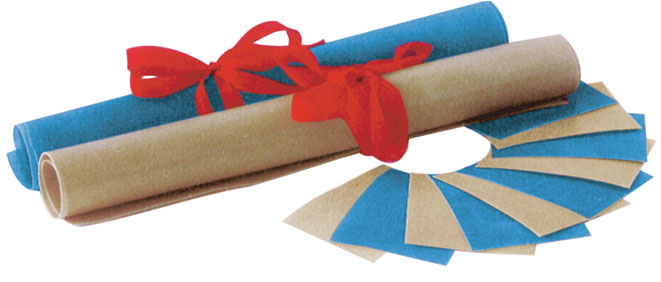

七、聚乙烯异相膜
聚乙烯异相离子交换膜是由苯乙烯磺酸型阳离子交换树脂、苯乙烯季铵型阴离子交换树脂以聚乙烯为粘合剂，经混炼拉片，用尼龙网布增强热压而成聚乙烯阳离子交换膜（简称阳膜）和聚乙烯阴离子交换膜（简称阴膜）。
|
7.1 交换原理
聚乙烯异相离子交换膜应平整均匀，无明显的机械损伤，无脱网轧皱、不允许有影响质量的杂质存在。阳膜外观为棕黄色，阴膜为兰色。
阳膜具有强酸性基团R-SO3-构成负电场，带正电荷的离子易吸收通过。阴膜具有强碱性基团R-SH2N+(CH3)3构成电场，带负电荷的离子易吸收通过。 |
 |
|
7.2 规格性能
|
品种类型： |
有效面积≥ | |
聚乙烯异相阳离子交换膜,磺酸型 |
800x1600,800x800
400x1600,400x400 | |
聚乙烯异相阴离子交换膜,季铵型 | |
主要物理、化学性能指标如下： | |
试验项目 |
单位 |
指标 | |
阳膜 |
阴膜 | |
含水率 |
% |
40～55 |
30～45 | |
交换容量（干）≥ |
mol/kg |
2.0 |
1.8 | |
膜面电阻≤ |
Ω·cm2 |
12 |
13 | |
选择透过率≥ |
% |
90 |
92 | |
水透过率≤ |
ml/h·cm2·MPa |
10 |
10 | |
盐扩散系数≤ |
mmol Nacl/ （cm2·h·mol/L） |
0.02 |
0.02 | |
爆破强度≥ |
MPa |
0.3 |
0.3 |
|
7.3 用途
聚乙烯异相离子交换膜含有足够的固定基团和可解离的离子，对各种离子具有一定的选择性和导电率，广泛应用于电化学部门中，分离不同类型的离子。例如海水、苦咸水的淡化，溶液的脱盐浓缩，电解制备无机化合物以及放射性元素的回收提纯，锅炉水的软化脱盐，电子、医药、化工、食品、煤炭，冶金等工业用水处理。
7.4 使用说明
1、贮运过程中不应受到日晒雨淋及机械损伤，贮存库房应清洁阴凉，干燥通风。
2、阴离子、阳离子交换膜在裁剪前必须分别在规定的溶液中浸泡24小时，即根据需处理的原水水质分析资料，配制成原水浓度溶液为阳膜浸泡液；配制成相当于电渗析出口淡水浓度为阴膜浸泡液。
3、按隔板尺寸裁剪打孔，膜面积应略小于隔板面积。
由于使用后阳膜稍有收缩性，阴膜仍有膨胀性，故可将在清水中浸泡的膜再作进一步处理：
⑴阴膜可再浸入水质较淡或纯水中再收缩；
⑵阳膜浸泡膨胀后再浸入食盐水中再收缩。
4、酸洗应根据膜面结垢的程度而定，盐酸浓度不宜超过3%，开始酸洗时如盐酸消耗较快，须补充盐酸，直至不再消耗盐酸为止（约1～2小时）酸洗完毕，用原水冲至出水PH=4～5（约10分钟）后，可投入运行（淡水、浓水、极水三个系统应及时清洗）。
5、打孔膜应及早装入电渗器，湿膜应清洗晾干用塑料袋包装后贮存。
6、电渗析器进水要求：⑴浊度≤0.3ppm ⑵耗氧量<2ppm ⑶游离氯<0.2ppm ⑷含铁量<0.3ppm ⑸含锰量<0.1ppm ⑹水温5～40℃ ⑺硬度超过900ppm应要软化处理 ⑻污染指数SDI<5
八、熔喷液体过滤材料
|
是由聚丙烯超细纤维热熔粘结在一起，纤维细度为0.5—4um。无任何粘接剂，化学性能稳定，抗拉强度高，无毒无味．耐酸碱。通过热轧加工后其公称精度可达0.1um。具体精度高，压力降小，流量大，使用寿命长，稳定性好等特点。 |
 |
|
8.1 主要技术性能指标
|
公称精度（um) |
0.1 |
0.22 |
0.45 |
0.85 |
1 |
3 |
5 |
10 |
20 | |
起泡点（MPa) |
0.02 |
0.017 |
0.014 |
0.012 |
0.008 |
0.006 |
0.004 |
0.002 |
0.001 | |
流量（ml/cm2.min) |
25 |
30 |
36 |
45 |
60 |
75 |
90 |
110 |
135 |
注：
1、公称精度为泡压法检测，检测试剂为无水乙醇。
2、流量为初始水压为0.1MPa，膜厚0.18mm，原水浊度3NTU检测条件下的水流量。
3、可根据用户要求制作各种规格型号的膜过滤材料。 |
8.2 适用范围
1、适用于制作各种粗、精滤器，折叠式滤芯。
2、适用干饮料、医药等行业的板框压滤机滤膜。
3、适用于涂膜基布，可制作各种精度卷式滤芯。
4、适用于反渗透膜，超滤膜的支撑及预处理最佳材料。
九、熔喷气体过滤材料
|
是由聚丙烯超细纤维随机分布粘结在一起，外观洁白、平整、软硬适中，材料纤维细度为1~10um,纤维的随机分布提供了纤维间更多的热粘合机会，因而使熔喷气体过滤材料具有更大的比表面积，更高的孔隙率(≥75%)。经过高压驻极处理后，可大幅提高材料的气体过滤效率，使产品具有低阻、高效、高容尘等特点。 |
 |
|
9.1 主要技术性能指标
|
型号 |
厚度(mm) |
过滤效率(%) |
阻力（mmH2O) | |
XL-P1 |
0.20-0.25 |
50-98 |
0.15-0.25 | |
XL-P2 |
0.28-0.32 |
99 |
0.25-0.35 | |
XL-P3 |
0.30-0.38 |
99.9 |
0.4-0.5 | |
XL-P4 |
0.35-0.45 |
99.99 |
0.6-0.8 | |
XL-P5 |
0.42-0.50 |
99.999 |
1.0-1.3 | |
XL-P6 |
0.45-0.60 |
99.9999 |
1.5-1.8 | |
XL-PS1 |
3 |
90-98 |
0.2-0.3 | |
XL-PS2 |
4 |
99 |
0.3-0.4 | |
XL-PS3 |
5 |
99.9 |
0.5-0.7 |
注：
1、过滤效率、阻力为钠焰法检测，测试条件为：比速0.06L／min．cm2,检测粒经为O．3um。
2、厚度为百分表测厚仪检测。
3、可根据用户不同要求制成各种规格指标的过滤材料。
4、片料可加工最大尺寸规格为2200×1500和1900×1200两种。 |
9.2 适用范围
1、适用于制作电子、食品、医疗等行业中效、亚高效、高效过滤材料。
2、适用于制作国家一级防尘口罩、医用口罩、模压口罩材料。
3、适用于制作车用滤清器料、筒状滤芯等气体过滤材料。
十、PE滤棒
PE、PA滤棒是以优质无毒、无味的聚乙烯为主要原料，与碳纤维经科学配方烧结而成的微孔滤棒。
|
10.1 特征
1、耐强酸、强碱、等各种高温强腐蚀性化工原料的过滤；
2、用于液体脱碳、重金属回收；
3、用于液体脱干、回收滤渣；
4、可再生，使用寿命长。
5、外径：φ31、φ38、φ50、φ65、φ80
6、长度： 250、500、750、1000；
7、安装形式：
φ65为平压式、其余为吊装式两种；
吊装式螺纹尺寸：M12、M16、M22、M25、M28 |
  |
|
10.2 主要技术性能指标
|
型号 |
过滤精度 |
工作温度 |
工作压力 |
用途 | |
PE |
1-140微米 |
≦80℃ |
≦0.6MPa |
气、液体过滤 | |
PA |
1-60微米 |
≦120℃ |
≦0.6MPa |
液体脱色、过滤 |
|
10.3
再生法
1、物理方法：由于滤棒机械性能好不会发生破裂所以可采用0.6Mpa的压缩空气进行反吹脱渣，反吹同时起着毛细孔的再生作用，但经长时间使用后积累在滤层中的微粒会影响过滤速度，此时须进行化学再生。
2、化学方法：将堵塞的PE、PA滤棒放在浓度为5%-10%的酸液或碱液中浸泡，使得堵塞在过滤层中的微料中和，然后用水反冲或空气反冲干净，滤棒过滤效果可100%恢复。
十一、高效砂滤棒
|
砂滤棒产品是采用（苏州土）有名高岭土为主要原料采用传统工艺和现代窑炉烧结而成，其产品特点渗透性好过滤层厚，微孔密度高出液畅、纯度高、使用寿命长，砂棒的各项性能均优于国内同类产品：砂棒是生产大输液肌醇乳酸制酒、饮料、电子行业中阻菌脱炭澄清，介质的理想产品。
检测：将砂棒浸入水中压入少量气体进行气泡、检测发生破裂的不可使用。 |
 |
消毒：新洁尔灭，1份加水20份的混合液浸泡、无盖滤棒可用2%盐酸浸泡也用蒸气高
温消毒使用：当棒体被堵塞时，可用尼龙刷或钢丝刷擦去表层清洗干净后即可恢复正常使用，砂棒流速分快速、中速、慢速三种；供用户自选使用。
|
