 详细介绍
二、南方泵系列
2.1 QY型气液混合泵
|
工作条件 |
特点 |
图片 |
|
●稀薄、干净、低粘度或含微细杂质液。
●液体温度：－15℃至＋120℃。
●气液比约为1:9(吸气量为8－10％)。
●水平向为吸入口、垂直向为排水口。
●最高环境温度：＋40℃。 |
●边吸水边吸气、泵内加压混合。微细气泡20～30μ，气液溶解效果好。
●气浮装置可省略空气压缩机、各种混合器、高压溶气罐及释放器等。可克服传统方式供气不稳及大气泡翻腾的问题。
●臭氧水制取装置可省各种混合器、大型氧化塔等。大幅 度降低设备造价。气液溶解率95％以上。
●结构简单、部件少、坚固耐用、易于维修。具有优良的自吸性能、应用范围广、操作简单。
●性能稳定、效率高、噪音低与传统方式相比气液。 |
 |
应用范围
●气浮处理设备、臭氧水制取设备、生化处理设备等。
●各种温度调节装置的热媒、冷媒循环移送。
●人地下储罐吸引或高压移送汽油、稀释液、各种溶剂等低粘度液体。
●清水、纯水、食品、化学液、废液等的喷雾处理。
●断续运转、水锤、背压急剧变化之类苛刻用途。（如：小型蒸气锅炉、高楼给水、向高压罐高压注水、由真空罐吸引。）
●从河川或储水罐等采取水样、移送发泡性液体、易于出现气窝的长横管路中的送液。
●各种过滤装置。
2.2 CDL立式多级离心泵
|
工作条件 |
图片 |
|
●稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
●液体温度：常温型-15℃至+70℃ 热水型＋70℃至120℃
●最高环境温度：+40℃
●海拔： 最高1000m
并联运行：
将多台泵并联取代一台大泵可能更具优越性
●在变流量系统中，适应系统所需工作点。 |
 |
特点
●泵：
CDL/CDLF为安装标准电机的非自吸立式多级离心泵，电机轴通过泵头用联轴器与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在同一直线上：本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
●电机：
●电机为全封闭，风冷式二极标准电机。
●防护等级：IP55
●绝缘等级：F
●标准电压，50Hz：1X220-230/240V，3X200-220/346-380V，3X220-240/380-415V，3X380-415V
最小进口压力NPSH：
如果泵不的压力低于输送液体的蒸汽压力，可能发生气蚀，为避免气蚀，确保泵进口侧有一最小压力，最大吸程H[m]可按下式计算：
H=Pb×10.2-NPSH-Hf-Hv-Hs
式中：Pb=大气压力[bar](大气压力可设定为1bar),在闭式系统中，Pb为系统压力[bar].NPSH=净正吸头[m]（可从NPSH曲线上泵可能的最大流量处读取）。Hf=入口的管路损失[m]。Hv=蒸汽压力[m]。Hs=安全余量=最小0.5m水头。 如果计算所得H为正值，泵可在最大吸程情况下运行。如果计算所得H为负值，必须有一最小进口压力H的水头。
应用范围
CDL/CDLF立式多级离心泵是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL适用于无腐蚀性液体，CDLF适用于轻度腐蚀性液体。
●供水： 水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
●工业增压： 流程水系统、清洗系统、高压冲洗系统、消防系统。
●工业液体输送： 冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
●水处理： 超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
●灌溉： 农田灌溉、喷灌、滴灌。
2.3 CHL卧式多级离心泵
|
工作条件 |
应用范围 |
|
|
●稀薄、干净、不凝、不爆炸并不含固 体颗粒或纤维的液体；
●液体温度：常温型-15℃至+70℃ 热水型＋70℃至110℃
●最高环境温度：+40℃
●最大运作压力：10巴；
●最大吸人压力受最大运作压力限制；
●轴向为吸入口，径向为排出口。 |
主要用于工业上液体的传输如脱矿质水、软水、净化溶液，轻油等的循环和增压。
●冷却系统
●工业清洗
●水产养殖
●农药配量系统
●环境保护
●水处理(水净化)
●其他轻工加工中液体的增压和循环系统等。 |
特点
输送液体：
●稀薄、清洁、不含固体颗粒或纤维的非易燃易爆液体。
●泵可以输送诸如矿泉水、软化水、清油和其他轻化工介质。
●当输送液体的密度或粘度大于水，如需要，必须配用大功率电机。
●泵是否适用于某一特定液体由多种因素决定，其中最特殊重要的是氯的含量、PH值、温度、和溶剂、油的含量等。

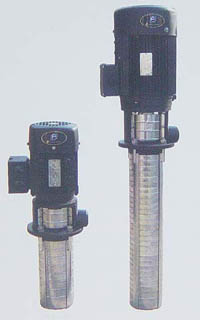

2.4 CDLK浸入式多级离心泵
|
工作条件 |
应用范围 |
|
|
●冷热清洁的非易燃易爆并不含固体颗粒或纤维的液体。
●液体温度：常温型-15℃至+70℃ 热水型＋70℃至120℃。
●最高环境温度：+40℃
当泵在环境温度大于40℃或海拔大于1000m下运行时，由于空气密度低冷却效果差，电机输出功率P2会有一定降低。泵在上情况下运行电机功率需配大。 |
●CDLK用于输送机床冷却液、润滑液、冷凝水输送、工业清洗设备和其他适合浸入式泵使用的场合。
●具体用于电为花、车床、磨床、加工中心、冷却装置、工业清洗设备、过滤系统等。 |
特点
●泵：
CDLK/CDLKF为安装标准电机的非自吸式多级离心泵，电机轴通过泵头用联轴器直接与泵轴联接，泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。为满足水槽或容器的安装深度，可安装空腔体来改变泵本身的长度，不同的级数长度见尺寸和重量表和可供产品范围表。
●电机：
电机为全封闭，风冷式二级标准电机。防护等级：IP55
|
绝缘等级：F
标准电压，50Hz：1×220－230/240V
3×200/346V
3×220－240/380－415V
3×220－225/380－440V |
标准电压，60Hz：3×200－230/346－400V
3×220－255/380－440V
3×220－277/380－480V
其他电压的电机按要求可供。
单相电机从0.37~2.2kW可供。 |
2.5 JET不锈钢自吸离心泵
|
工作条件 |
应用范围 |
 |
|
●最大吸程：7 m
●最高液体温度：+45℃
●最高环境温度：+40℃
●泵壳最大承压：0.6 MPa
●吸入口连接尺寸：G1内螺纹
●排出口连接尺寸：G1内螺纹 |
●适用于输送稀薄、非易燃易爆的不含纤维及固体颗粒的液体，例如：
●蓄水池蓄水
●家庭供水系统
●输水系统
●增压系统 |
特点
●自吸式射流离心泵，出水压高，自吸性能好；
●泵体及叶轮等采用不锈钢材料，射流器采用高强度耐磨塑料制造，抽吸不同水质具有较长的使用寿命；
●采用风冷式防尘电机，内置过热过载保护装置，操作安全可靠；
●共轴式整机,不易产生叶轮偏磨；
●自带螺纹接头，快捷简易安装；
●结构紧凑，活动部件少，坚固耐用且易于维护及维修。
|
